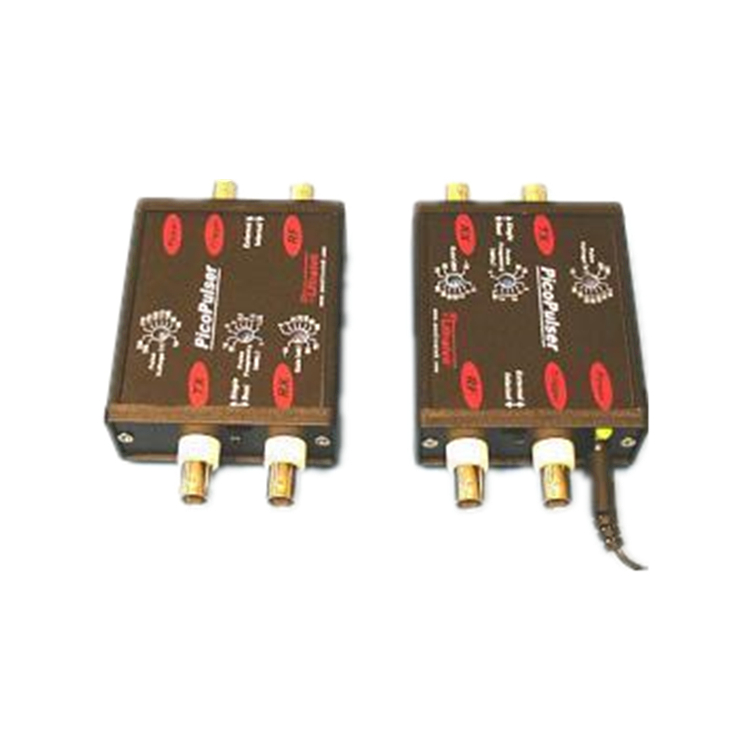

PicoPulser是一種超聲波脈沖發生器/接收器，可用作標準臺式脈沖發生器/接收器。當由外部觸發信號或內部 PRF 定時器觸發時，PicoPulser 會發送一個具有可調脈沖寬度的高壓脈沖。然后，PicoPulser 上的接收器通過放大器和帶通濾波器處理接收到的信號。然后信號在 RF 連接器處準備就緒，供示波器顯示或模數轉換器進行數字化。可以在外部觸發模式下使用 TTL 觸發源觸發。可調參數包括脈沖寬度、脈沖電壓和使用小螺絲刀使用電位計的增益。可選參數包括傳感器模式（單晶或雙晶）和內部觸發/外部觸發。可根據要求定制參數。

• 低成本
• 體積超小
• 易于操作
• 寬接收器帶寬：高達 30 MHz
• 在數據采集期間關閉脈沖器以實現低噪聲操作
• 寬范圍動態增益
• 帶開關的可選單傳感器和雙傳感器模式
• 可選的內部和外部觸發開關
• 可通過電位計調節脈沖電壓和脈沖寬度

• 脈沖電壓： -70V 至 -300V 可通過電位器調節
• 脈沖形狀：方波
• 脈沖寬度：30 ns 至 480 ns 可通過電位器調節
• 阻尼：1kΩ（可選值可用）
• 內部觸發：100 Hz（可選 PRF 可用）
• EXT TRIG 電平 ： TTL 5V
• 接收器增益：-10 dB 至 80 dB 可通過電位器調節
• 帶寬 ：30 MHz
• 觸發源：外部或內部帶開關
• 外部觸發模式下的max PRF：2,000 Hz
• 探頭頻率：1 MHz 至 20 MHz
• SYNC 輸出信號：3.3V / 1 微秒
• 靜音信號時間：250 微秒
• 傳感器模式 ：單（脈沖/回波）或雙（通過傳輸）開關可選
• 射頻輸出信號：+/-500mV 到 50 歐姆負載
• 尺寸： 4.75"x2.75"x1.3" (120x70x33mm)，包括 BNC 連接器
• 重量：0.5 磅（230 克）
• 連接器：4 個 BNC 連接器：脈沖輸出 (TX)、接收器輸入 (RX)、信號輸出 (RF) 和觸發輸入/輸出 (Trigger)
• 工作條件： 0°C 至 50°C（可選 -40°C 至 50°C）
• 濕度： 20% 至 90% 無冷凝
• 電源適配器： 輸入：120VAC/60Hz 或 240VAC/50Hz

輸出：12VDC@500mA
