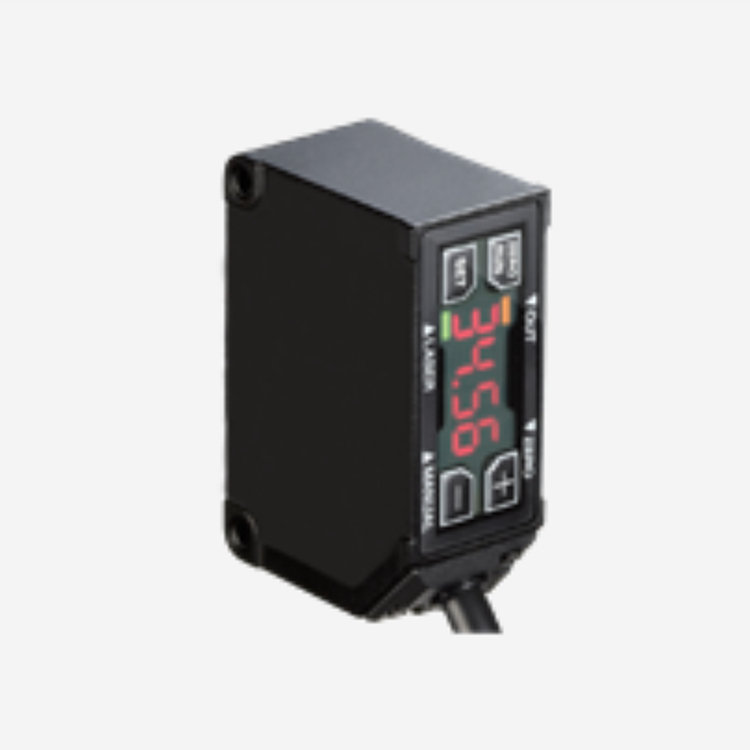

FD-LDT2.P100激光位移傳感器專門用于高精度測量和小測量范圍。

• 檢測距離（中間位置）100mm，檢測范圍100mm
• 超小尺寸
• min分辨率高達 20μm
• 線性度 ±0.1%FS
• 模擬量輸出輸出485通訊可選
• 4位數字顯示
• 高性價比
• 媲美高品質產品的性能

• 檢測距離（中間位置）：100mm（測試標準物：白色陶瓷）
• 檢測范圍（中心位置）：100mm（±50mm）
• 光：紅色半導體激光波長655nm
• max輸出功率 1mW
• 激光等級：CLASS1（IEC/JIS）；CLASS Ⅰ（FDA）
• 光斑直徑：600×700μm【以中心光束強度的1/e²（13.5%）定義】
• 線性精度：±0.1%F.S.
• 分辨率：20μm（平均采樣次數為512時的測試結果）
• 采樣周期：500μs / 1000μs / 2000μs / 4000μs / AUTO
• 溫漂特性（參考值）：±0.05%F.S. /℃
• 指示燈：激光工作指示燈（綠色）/復位設置指示燈（紅色）開關量輸出指示燈（橙色）/模式指示燈（紅色）
• 外部輸入（多功能輸入）：激光關機、遠程示教、采樣保持、單脈沖觸發、歸零等。

電氣參數

• 電源：18...24VDC ±10% ；12...24VDC ±10%
• 數字輸出：NPN / PNP max.100mA / DC30A 殘壓1.8V
• 輸出類型：模擬電壓輸出類型：0…10V，輸出阻抗100Ω模擬電流輸出類型：4…20mA，允許負載電阻低于300Ω

RS-485通訊類型

• 電流消耗：小于70mA（電源電壓為24VDC時）
• 保護電路：反接保護、過流保護

機械參數

• 材質：外殼：AL / SUS316L
• 鏡頭面板：PPSU
• 電纜：耐油PCV
• 重量：

M12 AL：約 60g（包括 300mm 電纜）

M12不銹鋼型：約90g（包括 300 毫米電纜）

環境條件

• 工作溫度/濕度：﹣10…+50℃ / 35…85%RH（無結冰.霜凍）
• 儲存溫度/濕度：﹣20…+60℃ / 35…85%RH（無結冰.霜凍）
• 防護等級：IP67（包括電纜接口）
• 環境光照度：

陽光：2000lx以下/

白熾燈：3000lx以下

• 抗振性：10...55Hz，雙振幅1.5 mm，X、Y、Z方向2小時
• 抗沖擊性：500m/s²(約50G)X、Y、Z各方向3次
