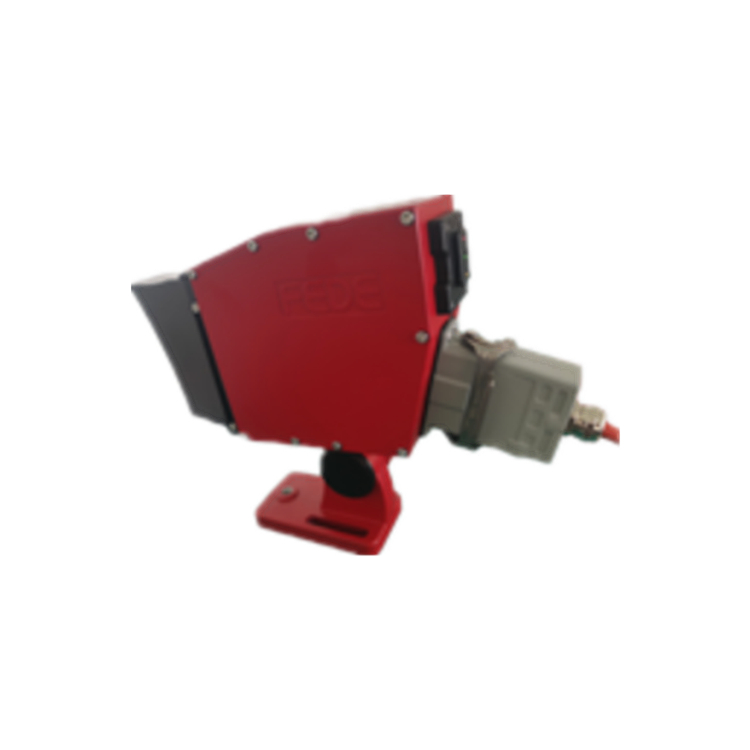

FD-CHMD25激光冷熱金屬探測器可用于不同溫度下的金屬探測。常用于各種冷熱金屬的檢測、光電開關的更換、爐門的檢測

• 使用調制的紅色可見激光束進行測量
• 測量距離遠，20m以上，一體化設計，反光板
• 冷熱產品均可測試
• 反射棱鏡可用于檢測小至 6mm 的物體
• 邊緣分辨率 3mm/m
• 具有紅外線過濾功能，可用于加熱爐口
• 3R可見激光束
• 鑄鋁外殼結構堅固，防護等級IP65
• 具有水冷和風冷功能
• 測量角度范圍大
• 多路光輸出（繼電器輸出/PNP/NPN）
• -10...40℃ 無冷卻；-10...60℃ 使用風冷；-20...70℃ 水冷
• Mtbf 32000 小時
• 適用于多塵、多氣等惡劣環境

• 測量范圍：20m
• 測量精度：3mm/m
• 邊緣分辨率：±1mm
• 響應時間：0.05ms
• 光脈澤波長：620...690mm 紅色可見
• 激光等級：3R DIN EN 60825-1
• 激光角度：0.5mrad
• 平均無故障：32000h

電氣參數

• 電源：24VDC
• 功率：1W
• 輸出1：C型繼電器，常開/常閉接觸器，250VAC，6A，20ms
• 輸出2：NPN、PNP晶體管輸出，45V，500mA，峰值 2A
• 激光功率：＜2MW

機械參數

• 材質：AL6鑄鋁，高溫電鍍
• 邊距：350×76×255mm（長×寬×高）
• 激光光斑尺寸：10m處約10×30mm，20m處約20×55mm
• 重量：3.7Kg

環境條件

• 工作溫度：﹣20…+80℃
• 儲存溫度：﹣20…+70℃
• 冷卻方式：風冷+吹掃、水冷+吹掃
• 氣壓：5…15PSI，流量：28…140L/min
• 水壓：5…10PSI，流量：0.2…0.3L/min
• 水壓：

環境溫度＜70℃，20℃ 使用冷卻水

環境溫度＞80℃，5℃ 使用冷卻水

• 防護等級：IP65
