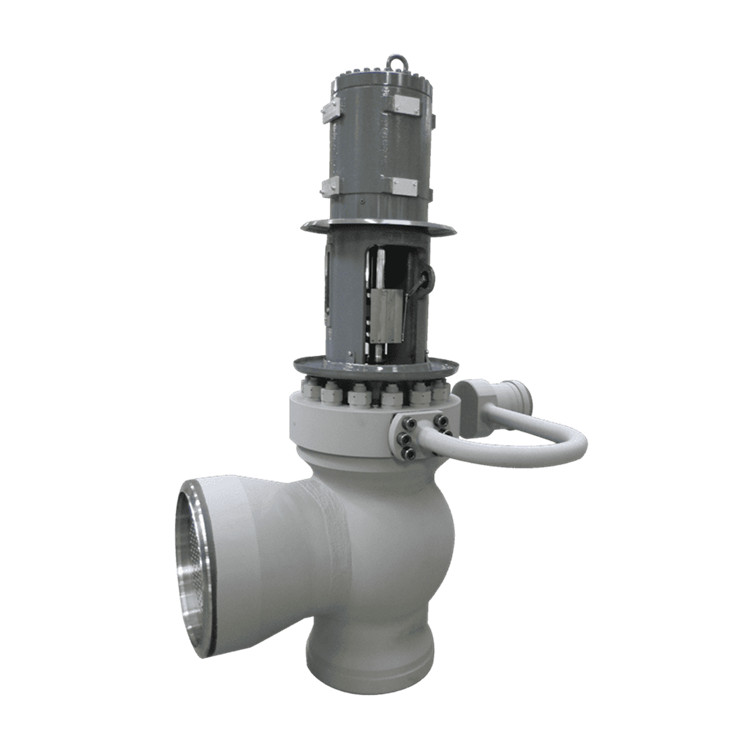

DRE 型 HP 旁通閥是一種蒸汽調節閥，用于蒸汽節流，具有非常高的壓降，并通過噴水噴射進行體內減溫。 其主要應用領域是用于具有亞臨界和超臨界蒸汽條件的化石燃料發電廠的高壓旁路系統。 憑借多種可用的閥體材料，DRE 型閥門可用于當今先進的火力發電廠的主蒸汽壓力和溫度。該閥專為旁路系統的循環操作而設計。 該閥配備液壓執行器和必要的控制裝置，可用作符合 TRD 421 的高壓旁路和過熱器閥的組合。

• 緊湊、堅固的設計——組件數量減少且易于維護
• 集成減溫允許在高湍流區域注水，實現蒸汽和水的良好混合，并優化車身形狀以小化熱應力
• 與傳統插頭設計相比，噪音水平降低10dBA
• 蒸發長度非常短，閥門出口處溫度分布均勻
• 多功能異形籠——將蒸汽分化成較小的射流，確保降噪并防止水滴到達邊界壁，去除熱沖擊
• 球形閥體設計——允許循環操作和頻繁啟動

• 驅動：雙作用液壓執行器
• 溫度范圍：~ 500 - 610 °C
• 入口壓力：~ 160 - 300 bar
• 閥桿/插頭設計：不平衡翼型
• 設計規范：EN12516-2  ASME Sec. VIII  ASME B16.34
