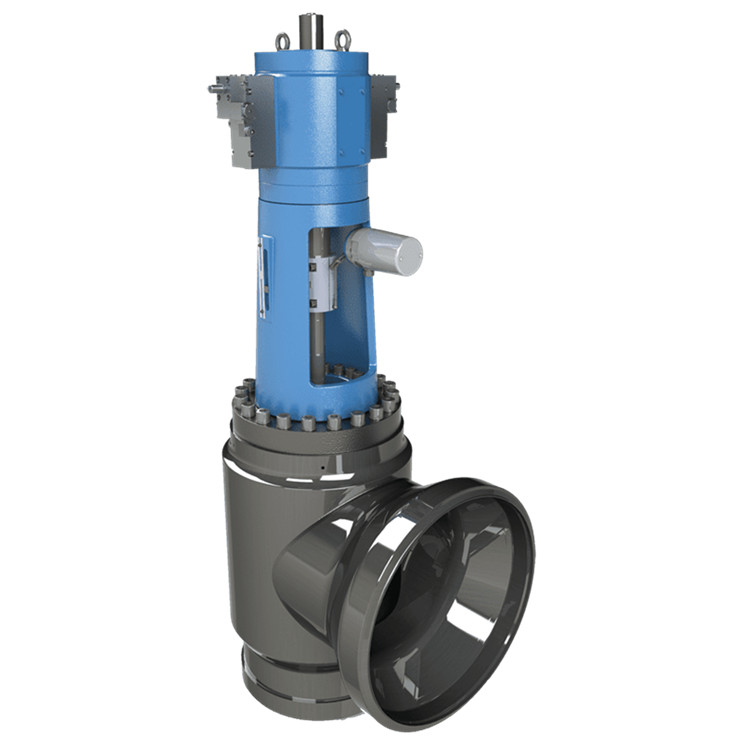

三個電磁旁通閥 (SBE) 設置在液壓執行器的上下活塞腔之間。 將這些電磁閥中的一個斷電會打開活塞室之間的流動路徑，并允許蒸汽壓力打開閥。 由于工作原理，該閥門可用于高達 0.5 x 入口壓力的背壓，而不會影響流量或觸發壓力。泄壓操作后，閥門重新關閉并在液壓油強制通過另一個電磁閥 APL 的情況下保持關閉。 液壓執行器提供的強大作用力使閥門在多年的工廠運行中保持密封。三個冗余壓力開關感應系統壓力并為泄壓操作提供跳閘信號。控制柜 SC 包含操作電磁閥所需的繼電器和用于定期測試閥功能的測試邏輯。 一個柜至多可連接 4 個并聯閥。

• 鍛造和螺栓設計，入口與出口分開。
• 入口和出口之間的材料更換很容易實現。
• 在減壓操作期間，后座密封壓蓋。
• 雙作用液壓執行器，在正常操作期間保持閥門完全密封。
• 液壓動力驅動，確保高閥座密封力，實現持續緊密關閉。
• 無需彈簧，蒸汽壓力打開閥門。
• 每個執行器提供三個電磁旁通閥以實現冗余。

• 設計規范：EN 12516-2
• 背壓：最大限度0.5 x 入口壓力
• 驅動：雙作用液壓執行器
• Steam數據范圍：650ºC / 40-80 bar
• 閥座/閥桿密封性：緊密關閉 - EN 12266-1 Cl.B、MSS SP61 或 ANSI/FCI 70.2 Cl. V.
• 安全閥證書：EN 4126-5 (TRD 421)—提供型式認證
