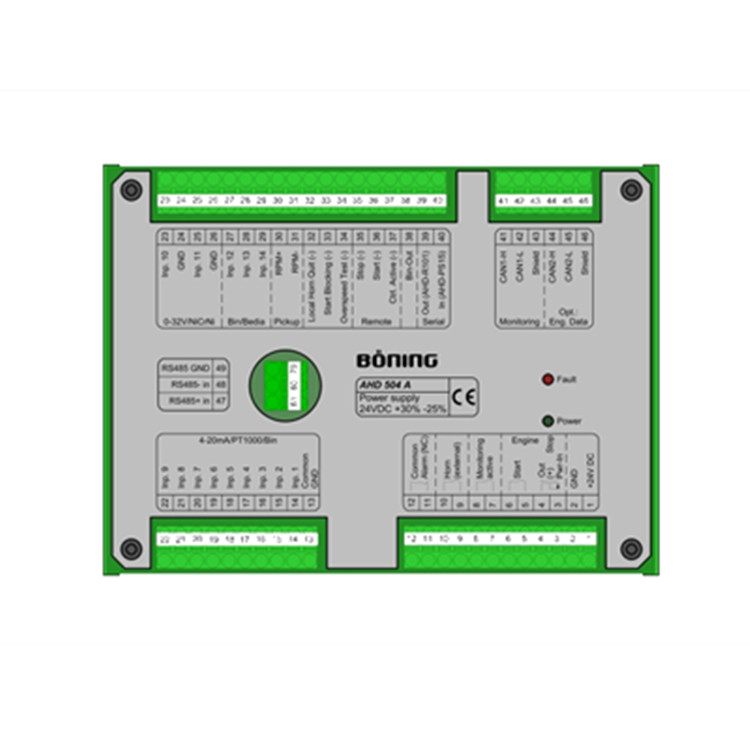

AHD 504 A 是一種微處理器控制的設備，用于啟動和停止推進柴油發動機，承擔所有需要的監控功能的控制，包括超速自動停機，適應不同發動機廠家的型號系列。

• 型材模塊，用于安裝在控制臺、控制面板或控制柜中的標準型材導軌上
• 防護等級 IP 20
• 1 個速度輸入，電隔離
• 11個模擬輸入，可配置
• 3 個二進制輸入，斷線監控
• 6個二進制輸入用于控制功能（遠程啟動/停止、喇叭退出、超速測試等）
• 4 個繼電器輸出，3A，無電位
• 1 個晶體管輸出，8A，斷線監控和防短路
• 1個晶體管輸出，（32V/25mA）
• 電源 24 V DC +30%/-25%
• 2 個用于數據通信的 CAN 總線接口（可選到外部發動機總線 J1939）
• 1 個 RS232 接口（9 極 Sub-D），用于故障診斷/固件更新
• 1路串行輸入（光耦），即用于外部數據站的控制輸入
• 1個串行輸出（光耦合器），即用于外部繼電器或顯示單元
• 通過可插拔端子列表進行連接

尺寸 W x H x D：173 mm x 128 mm x 55 mm（高度包括插頭連接器 65 mm）

重量：約 0.5公斤

工作溫度：-25°C … +70°C

儲存溫度：-50°C … +85°C

防護等級：IP 20

電源：24 V DC (+30% / -25%)

電流消耗：max.100 毫安（24 伏直流電）

輸入：20 個輸入，相對于設備的接地 (GND)：

- 9 x 模擬（選擇 4–20 mA / PT1000/帶跳線的bin）

- 2 x 模擬（選擇 NiCrNi / 0-32 V 帶跳線）

- 3 x 二進制（帶斷線監控的觸點/Bedia）

- 6 x 二進制（控制輸入）

1 x 發動機轉速輸入（拾取，電隔離）

輸出：1 x 晶體管 8 A (32 VDC)，斷線監控，防短路（用于螺線管或操作螺線管）

4 x 繼電器 3 A（32 V DC，無電位）

1 個晶體管 (32 V / 25 mA)

2 個 LED 指示燈（電源、故障）

端口：2 x CAN 總線（通信/可選外部引擎總線 J1939）

1 x RS232（9 針 Sub-D，診斷，固件更新）

1 x 串行輸入（光耦合器）

1 x 串行輸出（光耦合器）

安裝類型：型材模塊外殼，安裝在 DIN 導軌 TS32 / TS35
