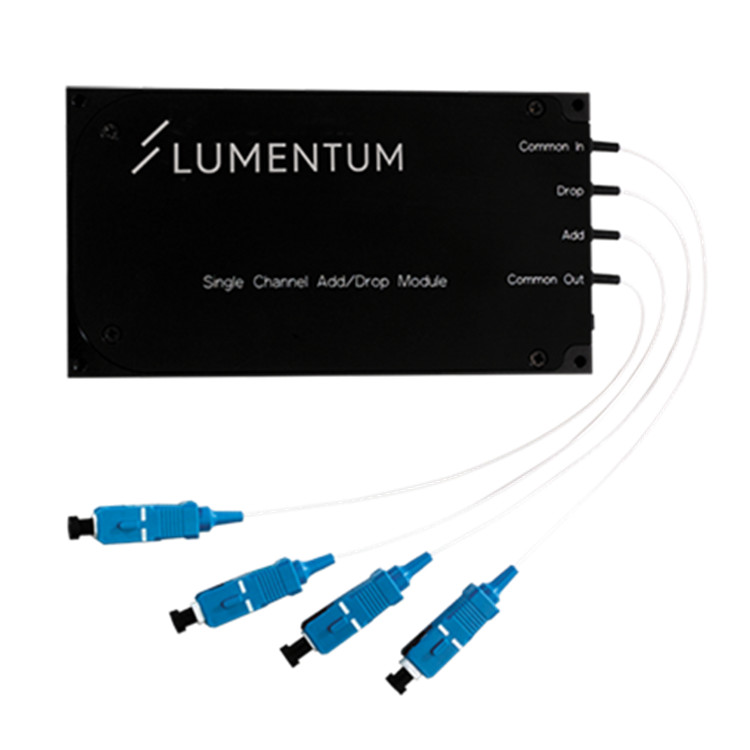

Lumentum 單通道分插模塊可用于 200、100 和 50 GHz 的 ITU 通道間隔以及 ITU 通道頻段。

采用激光焊接技術制造，集成的分插模塊組件超過 Telcordia GR-1221 的要求。這些模塊本身在任何系統應用中都表現出低損耗、對溫度不敏感和可靠的性能。

固定分插模塊提供適用于城域和接入應用的低成本波長管理解決方案。這些設備易于定制，可根據客戶特定的渠道計劃按渠道數量進行配置。

封裝選項包括光纖類型、連接器、封裝以及分接頭和檢測器的集成，以實現完整的密集波分復用 (DWDM) 解決方案。

• 低插入損耗
• 高可靠性和環境穩定性
• 低偏振相關損耗 (PDL)
• 平坦而寬的通帶
• 高解復用通道隔離
• 可通過抽頭和多通道或頻段功能進行定制

波長范圍：C 或 L 波段 ITU 頻道

186.6 至 196.1 太赫茲

通帶：min.±33 GHz (≈ ±0.26 nm)

通帶紋波：max.0.35 dB

跌落插入損耗¹：max. 1.0 dB

快速插入損耗¹：max. 0.9 dB

添加插入損耗¹：max. 1.0 dB

跌落隔離（相鄰通道）：min. 30 dB

丟棄隔離（非相鄰通道）：min.50 分貝

快速隔離：min. 30 dB

方向性：min. 50 dB

回波損耗：min. 45 dB

偏振相關損耗：max. 0.2 dB

偏振模色散：max. 0.15 ps

光功率處理：max. 1 W

工作溫度范圍：0 至 70°C

儲存溫度范圍：-40 至 85°C

光纖類型：9/125/900 µm 光纖

光纖長度：1.0±0.1 m

封裝尺寸（長 x 寬 x 高）：130.0 x 70.0 x 12.7 mm

1. 損失包括一個連接器。如果未選擇連接器選項，則損耗應低2 dB。

接入/企業網絡

城域網

長途網絡

更密集的信道計劃（與光頻率交織器一起使用時為 50GHz）

測試臺/系統
