| 額定電壓 | 非感性負載 (A) | 感性負載 (A) | ||||||
|---|---|---|---|---|---|---|---|---|
| 電阻負載 | 燈負載 | 感性負載 | 電動機負載 | |||||
| NC | NO | NC | NO | NC | NO | NC | NO | |
| AC125V | 1 | 1 | 1 | 0.7 | 1 | 1 | 1 | 1 |
| DC30V | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |

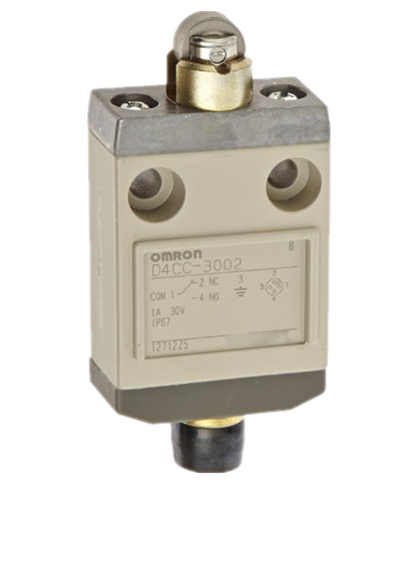

OMRON微型限位開關D4CC
- 品 牌：OMRON
- 型 號：D4CC
- 技術資料：
- 閱讀次數：9301
產品介紹
新中心滾珠擺桿型號實現了最多6個開關的成組安裝。
電纜接插件易于開關更換。
三重密封構造確保了IEC IP67的防護等級。
提供了有助于輕松監控的動作指示燈（開關未操作時指示 燈點亮）。
獲得UL和CSA認證。（關于已認證型號的信息，請咨詢歐姆龍代表處。）
詳細參數
額定規格
注1. 上述電流額定值表示穩態電流。
2. 所謂感性負載，是指功率因數0.4以上 (AC)、時間常數7ms以下 (DC) 時的 負載。
3. 所謂燈負載，就是有10倍的浪涌電流的負載。
4. 電動機負載具有6倍于穩定電流的浪涌電流。
D4CC-3， D4CC-4， 1 A， DC30 V
| 浪涌電流 | NC | 5A以下 |
|---|---|---|
| NO | 2.5A以下 |
特性
| 防護等級 | IP67 | |
|---|---|---|
| 壽命 *1 | 機械 | 10,000,000次以上 |
| 電氣 | 200,000次以上(AC125V時1A，電阻負載) | |
| 容許操作速度 | 0.1mm/s～0.5m/s (柱塞型) 1mm～1m/s (滾珠擺桿型) | |
| 容許操作頻率 | 機械 | 120次/分鐘 |
| 電氣 | 30次/分鐘 | |
| 額定頻率 | 50/60Hz | |
| 絕緣電阻 | 100MΩ以上(DC500V時) | |
| 接觸電阻(初始) | 100mΩ以下 | |
| 絕緣強度 | 同極端子間 | AC1,000V， 50/60Hz， 1分鐘 |
| 帶電金屬部件與地線之間 | AC1,500V， 50/60Hz， 1分鐘 | |
| 各端子與不帶電金屬部之間 | AC1,500V， 50/60Hz， 1分鐘 | |
| 耐振動 | 誤動作 | 10～55Hz雙振幅1.5mm *2 |
| 耐沖擊 | 毀壞 | 1,000m/s2以下 |
| 誤動作 | 500m/s2以下*2 | |
| 使用環境溫度 | -10°C～+70°C (無結冰) | |
| 使用環境濕度 | 35～95%RH | |
| 質量 | 約120g(D4CC-1002) | |
注： 上述數值為初期值。
*1. 壽命的數值為使用溫度+5°C～+35°C、使用濕度40～70%RH時的數值。
請聯系您的歐姆龍銷售代表處獲取更多有關其他使用環境下的詳細信息。
*2. 不包括塑料觸須型。
帶指示燈開關的漏電流
帶指示燈的開關的漏電流和電阻如下所示：
| 項目型號 | D4CC-2□□□ | D4CC-4□□□ |
|---|---|---|
| 電壓 | 125 VAC | 30 VDC |
| 漏電流 | 1.0 mA | 1.0 mA |
| 電阻值 | 150 kΩ | 30 kΩ |
