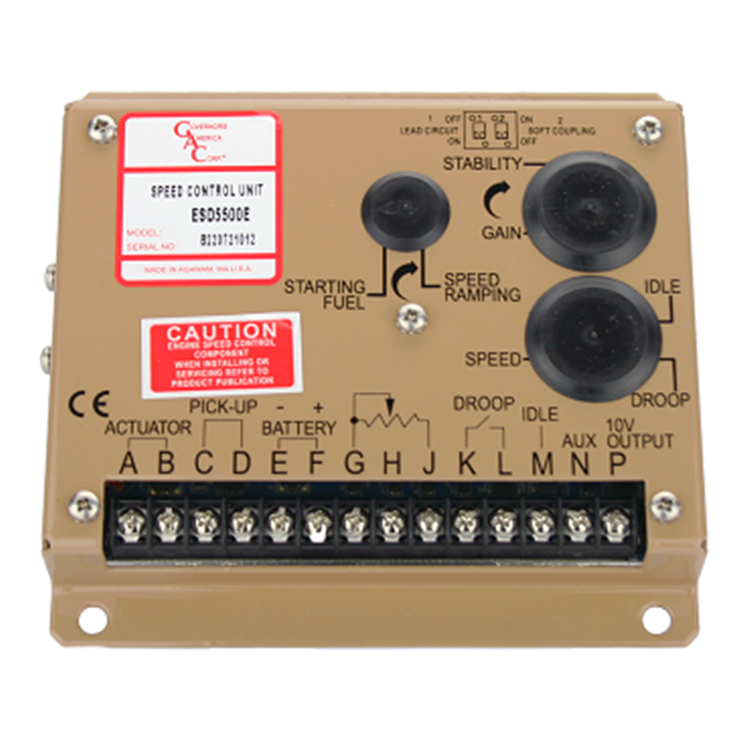

ESD5500E系列速度控制單元是一種全電子設備，旨在控制發動機速度，對瞬態負載變化做出快速和準確的響應。這種閉環控制，當連接到一個比例電動執行器并提供一個磁性速度傳感器信號時，將控制各種處于同步或下垂模式的發動機。它專為高可靠性而設計，堅固耐用，可承受發動機環境。

• 可切換的下垂控制
• 可調PID
• 怠速調整
• 輔助附件輸入
• 速度斜坡
• 軟耦合

性能：

• 同步運行：±0.25 % 或更好
• 速度范圍/調速器：1 - 7.5 kHz 連續
• 速度隨溫度漂移：±1 % MAX
• 怠速順時針調整：設定速度的60%
• 逆時針怠速調節：小于1200Hz
• 下垂范圍：1 - 5 % 調節
• 下垂調整max值（K-L 跳線）：400 Hz ±75 Hz 每 1.0 A 變化
• 下垂調整min值（K-L 跳線）：15 Hz ±75 Hz 每變化 1.0 A
• 速度微調范圍：±200 Hz
• 遠程變速范圍：500 - 7.5 kHz
• 終端靈敏度

 J：100 Hz ±15 Hz/Volt @ 5.0 kΩ 阻抗

 L：735 Hz ±60 Hz/Volt @ 65.0 kΩ 阻抗

 N：148 Hz ±10 Hz/Volt @ 1 MΩ 阻抗

 P：10 V DC 電源 @ 20 mA MAX

輸入輸出

• 直流電源：12 V DC 和 24 V DC 電池系統

瞬態和反向電壓保護*

• 極性：負極接地（外殼隔離）
• 功耗：50 mA 連續加執行器電流
• 速度信號范圍：1.0 - 50 V AC
• 速度傳感器信號：1.0 - 120 V RMS
• 執行器電流范圍**(77°F (25°C))：

min 1.0 A

額定 7.0 A

峰值 10.0 A

可靠性

• 振動：1 g @ 20-100 Hz
• 測試：100 % 功能測試

環境

• 環境溫度：-40° 至 85 °C [-40° 至 180 °F]
• 相對濕度：高達95 %
• 所有表面處理：防霉、耐腐蝕

物理

• 外形尺寸：見接線圖和外形圖
• 重量：1.20 磅力 [0.54 公斤力]
• 安裝方式：任意位置，垂直更好
