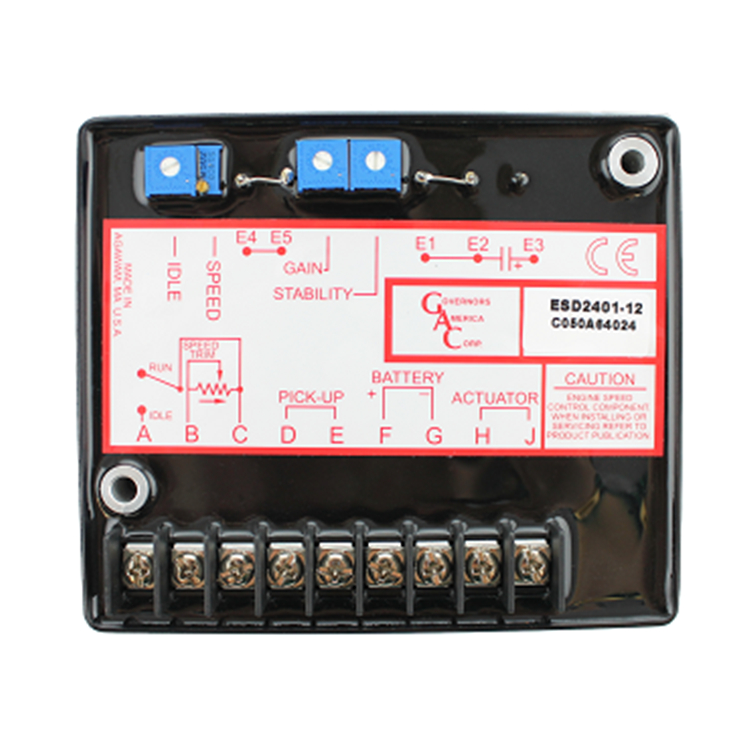

ESD2400系列速度控制單元是一種全電子設備，旨在通過對瞬態負載變化的快速和準確響應來控制發動機速度。這種閉環控制，當連接到一個比例電動執行器并提供一個磁性速度傳感器信號時，將控制各種處于同步或下垂模式的發動機。它專為高可靠性而設計，并且經過堅固封裝以承受發動機環境。

• 動態控制電路
• 空閑功能
• 低增益可調

性能：

• 同步運行/穩態穩定性：± 0.25 % 或更好
• 速度范圍/調速器：1 kHz - 7.5 Hz
• 隨溫度變化的連續速度漂移典型值：< +0.5 %
• 速度微調范圍：±250 Hz 典型值
• 怠速范圍：500 - 5000 Hz 安裝微調電位器

電源輸入

• 工作電壓（瞬態和反向電壓保護）*：

12 V DC - 8-20 V DC

24 V DC - 16 - 32 V DC

• 極性：負極接地（外殼隔離）
• 功耗：60 mA 連續加執行器電流
• 77 °F (25 °C) 時的max執行器電流：10 A 峰值
• 速度傳感器信號：1.0 V AC 至 50.0 V AC RMS

環境

• 工作環境溫度：-40 至 180 °F [-40 至 85 °C]
• 相對濕度：高達100 %
• 振動：5 G @ 2-500 Hz
• 所有表面處理：防真菌和耐腐蝕

物理

• 尺寸：見第三節
• 重量：12 盎司（340 克力）
• 安裝方式：任意位置，垂直優先
