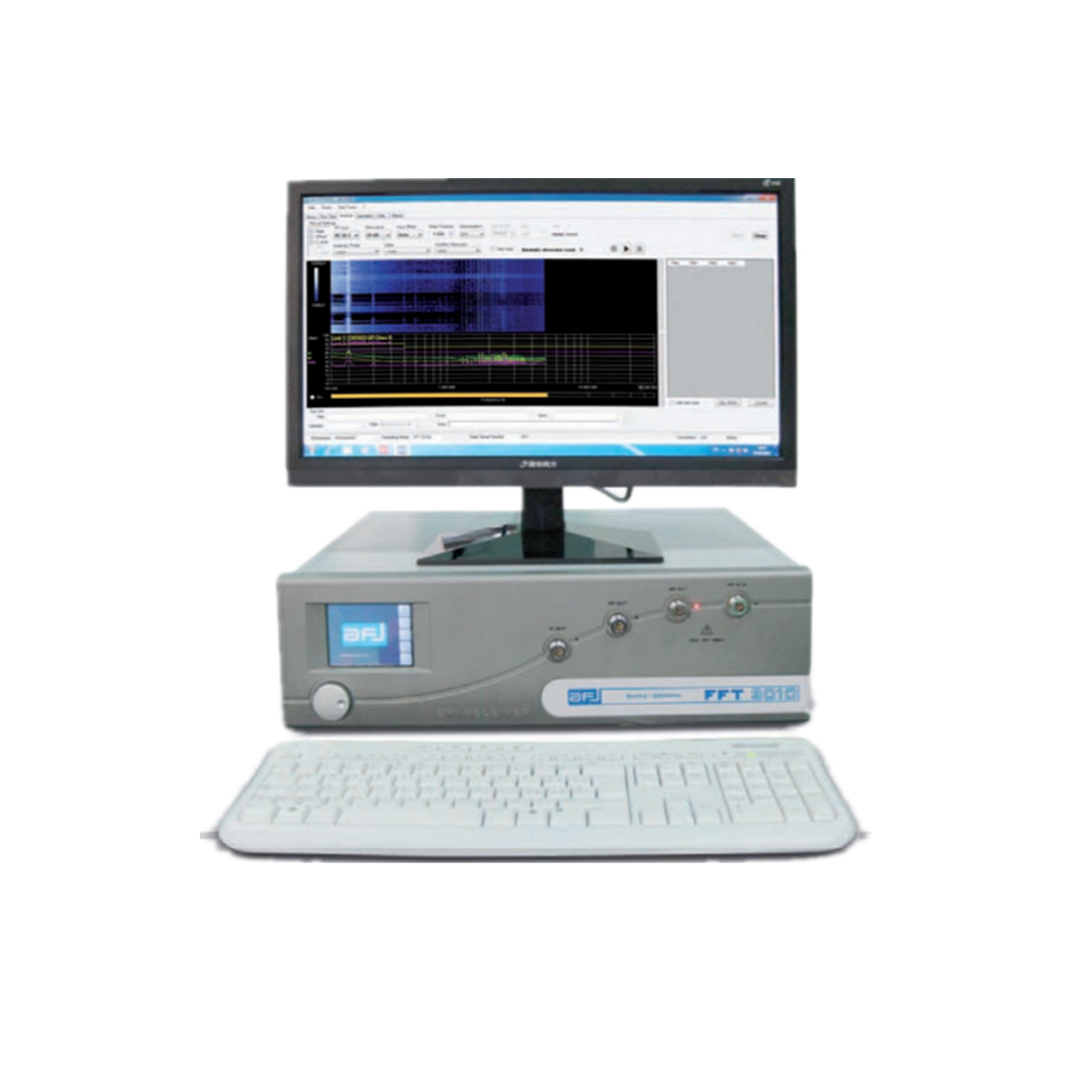

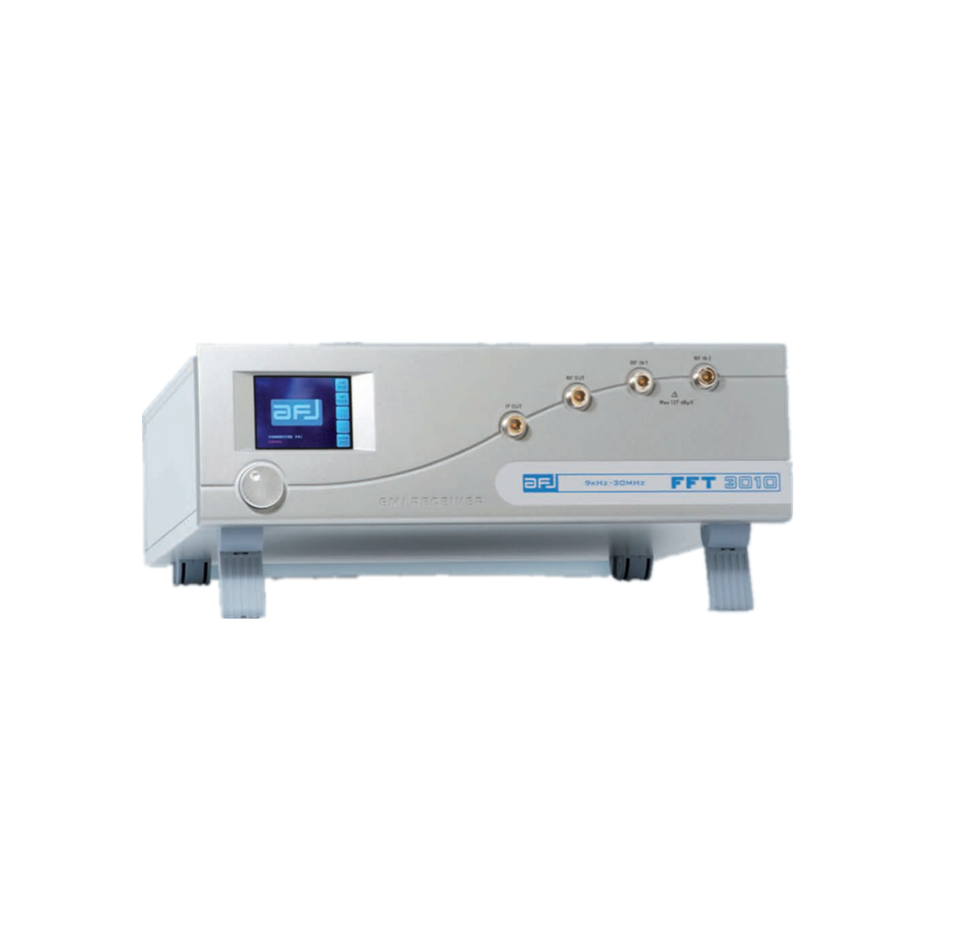

AFJEMI測試接收機R3010
- 品 牌：AFJ
- 型 號：R3010
- 技術資料：
- 閱讀次數：9379
產品介紹
R3010 EMI測試接收機，為基于微處理器控制的智能接收機，可以使用控制平臺（計算機）軟件進行控制，實現自動測試。R3010內置預選器，具有很高的動態范圍，能進行精確的EMC測量。
詳細參數
主要技術指標：
| 頻率 | 頻率范圍 | 9kHz-30MHz | |
| 頻率分辨率 | 1Hz | ||
| 精度 |
2x10-6
|
||
| 測量時間 | 手動模式 | 2ms到90分鐘 | |
| 掃頻模式 | 2ms到1s | ||
| 分辨率帶寬 | 數字EMI濾波器帶寬 | 200Hz，9kHz（-6dB） | |
| 硬件濾波器帶寬 | 15kHz，1MHz | ||
| 預選器 | 固定和可調濾波器 | 9kHz－150kHz；150kHz－2MHz；2MHz－6MHz；6MHz－15MHz；15MHz－30MHz | |
| 最大輸入電平 | DC電壓 | 50V（AC耦合） | |
| 連續波RF功率 | +20dBm | ||
| 脈沖頻譜密度 | +97dBμV/MHz | ||
| 本底噪聲 | 檢波器 | IF 200Hz | IF 9kHz |
| 峰值 | <-10 dBμV | <10 dBμV | |
| 準峰值 | <-15 dBμV | <5dBμV | |
| CISPR 平均值 | <-20 dBμV | <0 dBμV | |
| RMS | <-20 dBμV | <0 dBμV | |
| CISPR RMS | <-20 dBμV | <0 dBμV | |
| 檢波器 | 峰值、準峰值、CISPR 平均值，RMS，CISPR RMS | ||
| 顯示器 | 3.5” TFT，觸摸屏 | ||
| 輸入端口 | 輸入阻抗 | 50歐姆，N型連接器 | |
| 輸入衰減器 | 0到50dB，步進10dB | ||
| VSWR | 2.0到1.0（衰減器=0dB）； | ||
| 1.2到1.0（衰減器≥10dB） | |||
| 跟蹤信號發生器 | 頻率范圍 | 9kHz-30MHz | |
| 電平 | 50－95dBμV | ||
| 其他參數 | 接口 | 以太網10/100BaeT，TCP端口1893 | |
| 供電電源 | 230VAC±10% 50-60Hz，功率消耗50VA | ||
| 工作溫度 | 0℃－45℃ | ||
| 存儲溫度 | -20℃－70℃ | ||
| 尺寸（WxHxD） | 450x135x436mm | ||
| 重量 | 14kg | ||
