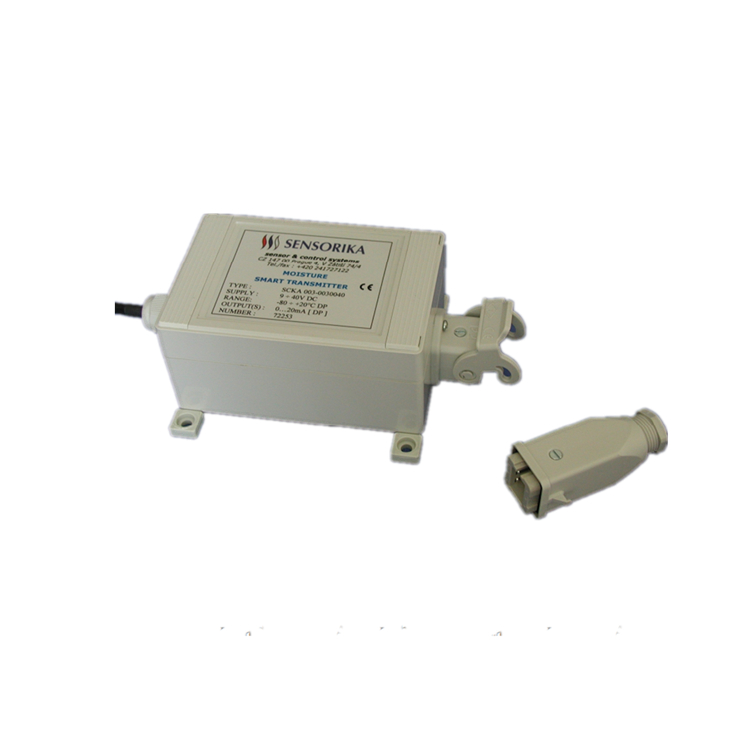

SC 系列的智能微處理器轉換器與電纜連接的外部測量探頭一起構成一個測量裝置。換能器和探頭序列號相同，測量探頭在保護罩下包含一個電容式吸附式濕度傳感器和一個電阻式溫度傳感器。在探頭的主體中，有一個混合集成電路，用于將傳感器的容量和電阻變化轉換為頻率信號。然后通過微處理器在智能轉換器中對其進行編程，隨后根據 RS 485 標準轉換為數據信號。數據已經與測量和計算的濕度值相對應。對于所需的模擬輸出，來自處理器的數據會被進一步處理通過 16 位 D/A 轉換器轉換成統一的電流信號 0 /4...20mA 或 0...5V 或 10V 格式的電壓信號（根據要求 0...1V 或 2V）。輸出信號和電源在SCKA版本連接到設備插頭 - 連接器類型 CONTACT STA 6FL。轉換器的智能電子設備由內部轉換器電源供電，該電源將輸出信號與外部直流電源電隔離。電源電壓可以在 9...40V DC 之間變化。智能轉換器有一個堅固的盒子，蓋子由 ABS 塑料制成，并保證對電子設備的保護達到 IP 65 級別。

一般規格：

• 電源電壓：9 至 40V DC
• 轉換器功率：1 到 2W，取決于輸出的數量和類型
• 輸出與外部電源的電流隔離：500V AC/1min。
• D/A轉換分辨率：16位
• 模擬輸出：

0...5/10V 至min電阻 10 kΩ

0/4...20mA 至max電阻 500Ω

• 轉換器電子設備的工作溫度：-30 至 +60°C
• 工作濕度：0 至 95% r.h。
• 電子設備保護：IP 65
• 尺寸：見相應草圖
• 重量：300克
