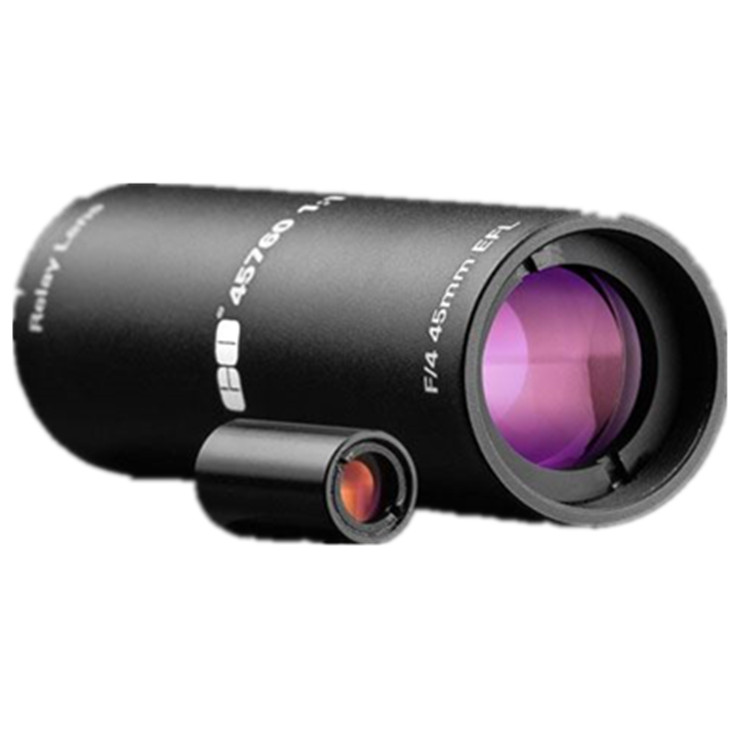

組裝中繼鏡是為當今大多數電子成像系統設計，組裝中繼鏡在緊湊的空間內可以提供較好的性能。這些鏡頭被設計成光電倍增管系統，檢測系統和1：1成像系統的設計者們所青睞。焦距為15mm的鏡頭，視場可達到8mm（½”傳感器對角線長度），而焦距為30mm和45mm的鏡頭，視場可達11mm。為了方便集成應用，鏡筒的直徑可以保持到一個小尺寸，距離值在后面的表格中已經列出，準確的數據可根據需要得到。

• 30mm焦距， f/4 中繼鏡
• 1：1成像
• 可以獲得f/4 和f/8 版本

透鏡數目:10

孔徑 (f/#):f/4

直徑 (mm):21.00

有效焦距 EFL (mm):30.00

水平視場, 2/3" 傳感器:11.00mm

圖像距離 (mm):19.20

長度 (mm):48.90

傳感器格式:max.2/3"

對象至影像軌跡長度 (mm):87.30

物距 (mm) :19.20
