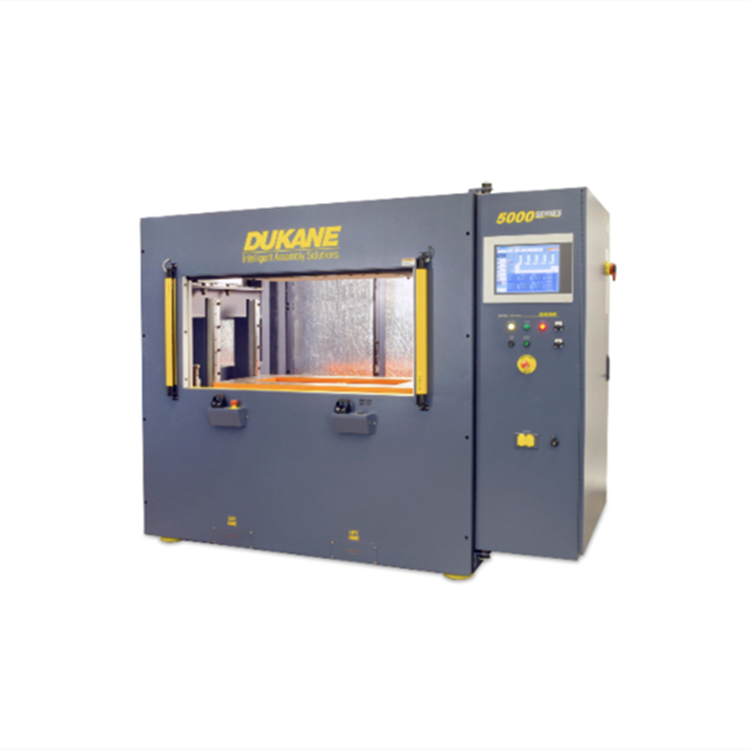

VW5700LPT具有完全焊接的矩形鋼管框架和升降臺。振動橋由一塊 200 毫米厚的鋼板火焰切割而成，然后加工到 0.1 毫米以內。高強度回火鋼彈簧支撐鑄造不銹鋼層壓載體。這些載體是熔模鑄造的，以增加疲勞壽命。一個緊湊的、完全包含的液壓動力裝置提供高達 25KN 的工作臺夾緊力，能夠在焊接前壓平翹曲的零件。剛性部件支撐臺由八個線性滾珠軸承組支撐在四個獨立調整的磨削鋼導軌上。這種軸承/對準設計在整個 500 毫米工作臺行程中保持準確運動。緊湊的 2600 毫米寬 x 1300 毫米深的整體機器占地面積適合狹小空間。所有 Dukane 5000 系列焊機都包含一個 380 毫米對角線的彩色觸摸屏，便于查看。工具輸入/輸出是可分配的，并且可以在焊接過程中的多個設定點啟用。Dukane 的數字頻率驅動器關閉了振動頻率、工作臺位置和焊接幅度的環路。焊接過程是動態可編程的，并在焊接過程中控制多達 5 個設定點。

• 桌底尺寸 1320 毫米寬 x 610 毫米深。
• 上部工具重量 28-82 kg
• 正面垂直滑動門，660 毫米高 x 1400 毫米寬開口，帶可編程工作臺負載高度
• 兩個上/下工具真空發生器和六個工具空氣閥可供選擇
• 機電振動頭組件 (200-240 Hz)
• 超剛性四軌工作臺滑軌系統
• 固態 65 hp 數字變頻驅動器
• 液壓提升/夾緊力max 5500 磅。(25,000N) 20 加侖 (75.6L) 油箱
• 幅度、力和距離的實時圖形
• 貝加萊 15" 彩色工業計算機人機界面
• 直觀且交互式的綜合幫助菜單
• 具有可編程限制的零件參數監控
• 包括至多6 個就地傳感器的編程（不包括傳感器）
• 至多包括 6 個氣動閥（不包括閥門）的編程，帶有 6 個擴展和 6 個縮回傳感器
• 2 真空編程（不包括真空發生器和閥門）
• 包括工具 ID 編程
• 多語言功能（中文、英語、西班牙語、德語、日語、法語、捷克語）
• 使用自動 ping 模式進行自動調諧
• 可編程幅度 0.020” 至 0.070”（0.05 至 1.8 mm）
• 可編程幅度和壓力曲線至多5 個步驟
• 按時間焊接或按距離焊接
• 用于單開關激活的光幕
• 光學零力循環啟動激活開關

• 工作臺和max下部工具尺寸 52” x 24” (1320 x 610 mm)*
• 門開口 26 英寸高 x 55 英寸寬（660 x 1400 毫米）
• 上部工具重量 60 – 180 磅 (28 - 82 公斤)
• 上部工具max尺寸 20” x 44” (510 x 1120 mm)
• 低 41”(1040 mm) 升降臺高度
• 20”(500mm) 行程，25”(630mm) max開口
• 小52”x 102”(1.3 x 2.6 m) 腳印
• 氣動歧管將支持6個可選工具閥
