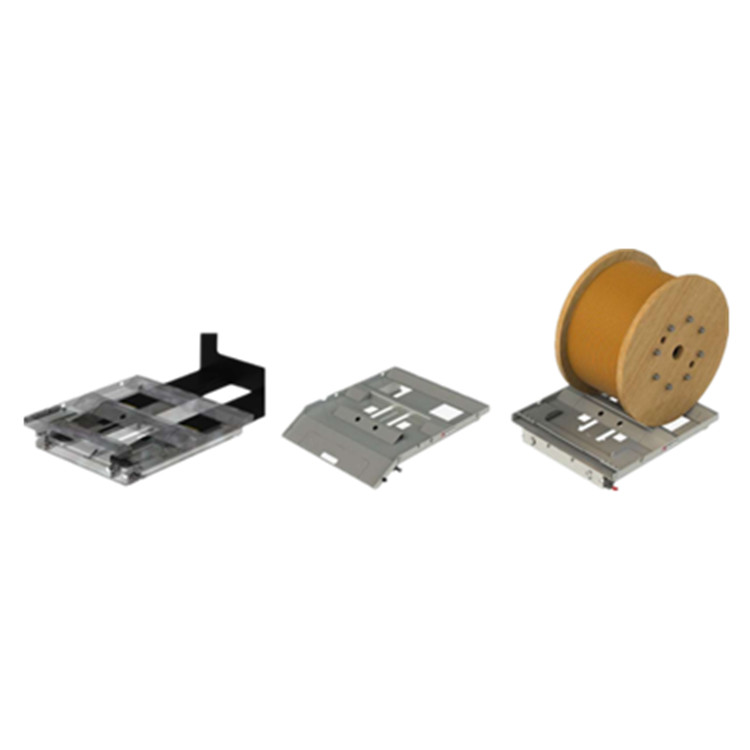

起重設備的叉齒被推入放置平臺下方。叉齒到達平臺末端后，平臺下方的鎖定銷關閉 - 平臺因此被牢固固定。待運輸?shù)耐艾F(xiàn)在可以滾動，通過折疊式裝載坡道打開。預定義的定心機構確保卷筒的穩定系泊，這與起重設備的負載中心相對應。卷筒滾上后，寬度可調的裝載坡道折疊起來，運輸就可以開始了。

• 電纜卷筒的省時和安全運輸
• 易于存儲和移除電纜卷筒進出電纜卷筒存儲
• 適用于幾乎所有的起重設備

滾筒 Ø：400 - 1000 mm

滾筒寬度：max.710 mm

滾筒重量：max.900 kg

長 x 寬 x 高：788 x 780 x 135 mm

重量：約 45 kg

材質：鍍鋅

起重設備要求（叉齒）

叉齒格式：打開

叉外間距：min.540 – max.580 mm

叉齒高度（降低）：max.85 mm

叉齒長度：約 1150 mm

叉齒寬度：170 - 185 mm

叉齒尖端處的叉齒寬度：min.90 mm

叉齒尖端處的齒厚度：max.35 mm

叉齒尖端處的板材厚度：max.6 mm

負載中心距

用于 Ø 710 - 1000 mm 的滾筒（重量max. 900 kg）：大約 600 mm

用于 Ø 400 - 630 mm 的滾筒（重量max. 250 kg）：大約 890 mm
