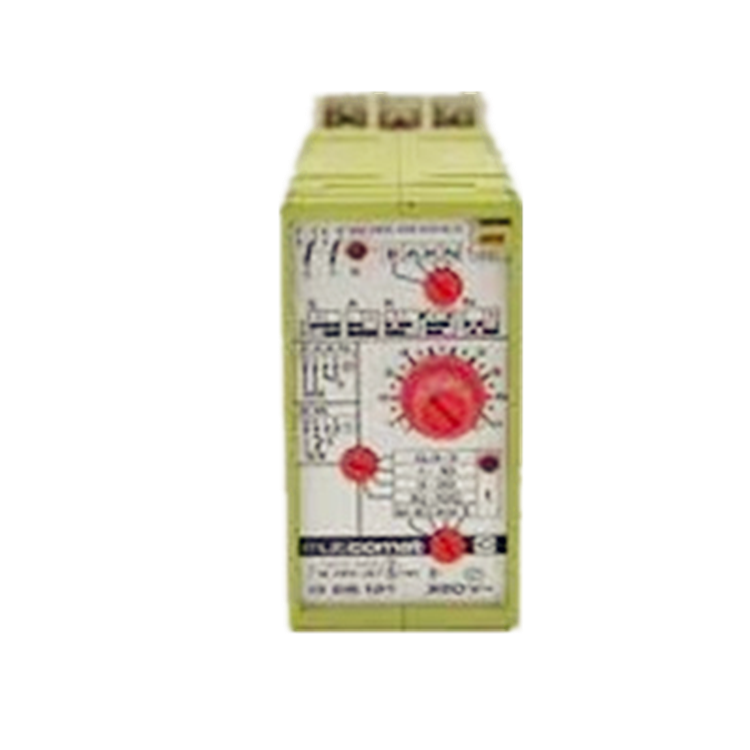

RS121多功能插入式延時繼電器可無電勢觸發或PNP/NPN傳感器，與插座C11A插座連接。延時繼電器主要用于直流或交流操作的各種保護和自動控制線路中，作為輔助繼電器，以增加觸點數量和觸點容量。可根據需要自由調節延時的時間。

繼電器測試

1、測線圈電阻

萬用表R×10W檔測量繼電器線圈的阻值，從而判斷該線圈是否存在著開路現象

2、測觸點電阻

用萬用表的電阻檔，測量常閉觸點與動點電阻，其阻值應為0；而常開觸點與動點的阻值就為無窮大。

3、測量吸合電壓和吸合電流

用可調穩壓電源和電流表，給繼電器輸入一組電壓且在供電回路中串入電流表進行監測。慢慢調高電源電壓，聽到繼電器吸合聲時，記下該吸合電壓和吸合電流。

4、測量釋放電壓和釋放電流

像上述那樣連接測試，當繼電器發生吸合后，再降低供電電壓，當聽到繼電器再次發生釋放聲音時，記下的電壓和電流，亦可嘗試多幾次而取得平均的釋放電壓和釋放電流。
