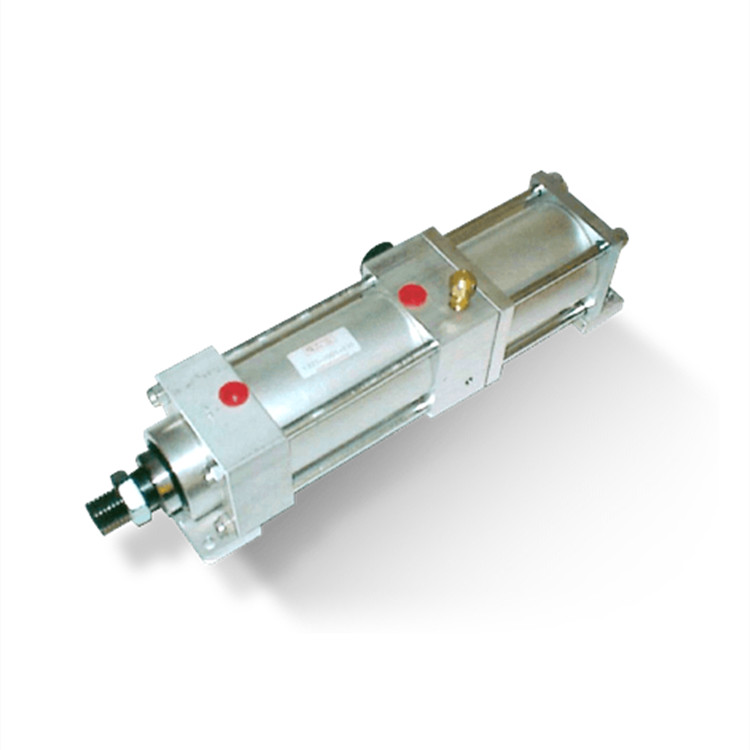

1321 同軸氣缸將一個 2-1/2" 缸徑的同心氣缸與一個獨立的液壓控制裝置結合在一起，提供了一個完整的油氣控制裝置。該裝置由車間空氣提供動力，并通過液壓部分的負載補償減步流量控制閥實現雙向速度控制。這樣就能在整個沖程中提供均勻的速度。獨特的組合式油缸可提供平穩、準確的液壓控制，但只需車間供氣。油缸與氣缸同心，使裝置長度僅為直列裝置的一半，比并排組合式油缸更易于安裝。這些氣缸可用于機床應用或工件送料，以及需要準確速度控制和平穩性的場合。13 系列結構緊湊，適用于需要長沖程、整個沖程速度可控且均勻的場合。撥盤設置、無級、負載補償、雙向速度控制，確保活塞行程平穩、均勻，不受負載波動的影響。儲油器可通過可視的低油信號自動補償油量變化。可選內置跳停控制裝置，用于選擇快速移動或停止任一方向。

可提供平穩、準確的液壓控制

比并排組合式油缸更易于安裝

結構緊湊，確保活塞行程平穩、均勻，不受負載波動的影響

可通過可視的低油信號自動補償油量變化

可選內置跳停控制裝置，用于選擇快速移動或停止任一方向

選擇表示氣缸類型、控制選項和安裝選項的后綴編號。添加行程長度。這將產生一個 4 位數前綴、4 位數后綴和一個以英寸為單位的尺寸。

可選內置跳停控制裝置

產地：美國

Min工作氣壓：30 p.s.i.

Max工作氣壓：150 p.s.i.

Min控制速度（任意方向）：每分鐘 3 英寸

Max控制速度（任意方向）：300 英寸+ 60 英寸或- 40 英寸

有效活塞面積-伸出：4.6 平方英寸

有效活塞面積-縮回：3.14 平方英寸

孔徑：2-1/2 英寸

控制選項：滑動和停止

桿螺紋：3/4-10 UNC

安裝方式：嵌入式安裝

可用行程長度：6 英寸

跳閥和截止閥操作：在 30 至 70 p.s.i. 壓力下工作的同軸氣缸需要 60 p.s.i.

跳過操作：給跳過端口加壓，打開跳過閥，允許在任一方向繞過速度控制

停止操作：在控制或跳過進料模式下，向停止端口加壓可關閉停止閥，使油缸立即停止

用于機床應用或工件送料、需要準確速度控制和平穩性的場合
