DDL 大型數字面板表具有 1.80 英寸字符的陽光下可讀顯示屏和四個 LED 報警指示燈，即使在明亮的陽光下，100 英尺范圍內也清晰可見。該儀表的設計便于編程，包括四個按鈕和一個用于集成 MeterView Pro 軟件的 USB 端口。NEMA 4X、IP65 等級的聚碳酸酯玻璃前面板經久耐用，可確保在惡劣環境中保持長久性能。這款多功能數字儀表支持多個電流和電壓輸入、五個數字輸入，可控制多達四個 SPDT 輸出繼電器和一個隔離的 4-20 mA 輸出。

0-20 mA、4-20 mA、0-5 V、1-5 V 和 ±10 V 現場可選輸入，精度為 ±0.03 %

隔離式 24 VDC @ 200 mA 發射機電源

4 個繼電器，具有聯鎖功能

多種電源選項

標配 5 個數字輸入和 4 個數字輸出

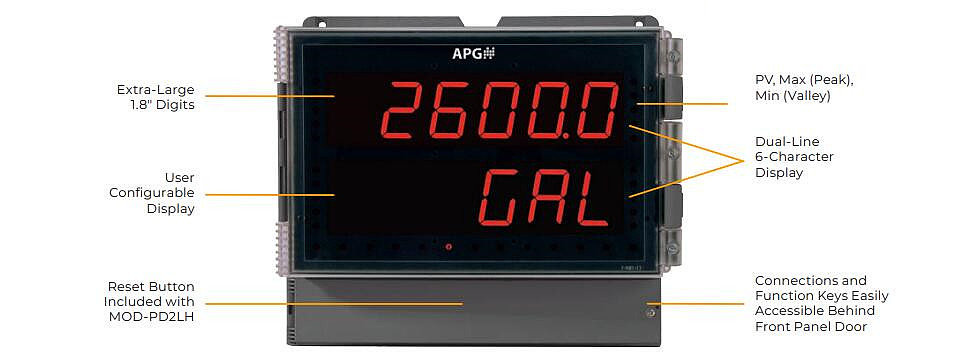

超大 1.8 英寸數字

用戶可配置的顯示屏

重置按鈕包括 MOD-PD2LH

PV、峰值、谷值

雙行 6 字符顯示屏

連接和功能鍵位于前面板門后，方便使用

MOD-PD2LHRB1：紅色(2) 指示燈/喇叭/1 個復位按鈕，安裝和接線至 DDL(1)

PDA-BUTTON1R：復位按鈕

PDA-LHR：紅色(2) 指示燈/喇叭

PDA1024-01：24 VDC 發射機電源

PDA1002：6" DIN 導軌安裝套件

PDA6260：管道安裝套件

PDA7485-I：RS-232 至 RS-422/485 隔離轉換器

PDA8485-I：USB 至 RS-422/485 隔離轉換器

PDAPLUG2：塑料導管插頭

PDX6901：緩沖器 0.01 μF/470 Ω，250 VAC

產地：美國

雙行顯示：1.8 英寸（46 mm）高，紅色 LED 燈，每行 6 位數（-99999 至 999999），帶導零消隱功能

顯示強度：八個用戶可選的強度級別；默認值為 6

顯示更新率：5/秒（200 ms）

超出范圍：顯示閃爍 999999

不足范圍：顯示閃爍 -99999

顯示分配

顯示行 1： PV1、PV2、PCT、PV 和單位、凈重和毛重、限值、設定點或 Modbus 輸入

顯示行 2： 與顯示行 1 相同；加上單位、標簽或關閉。

編程方法：四個前面板按鈕、數字輸入、PC 和 MeterView Pro 軟件或 Modbus 寄存器。

噪聲濾波器：可編程范圍為 2 至 199（0 將禁用濾波器）

濾波器旁路：可編程范圍為校準量程的 0.1 至 99.9 %

重新校準：所有量程在出廠時均已校準；至少每 12 個月重新校準一次。

限值顯示：過程中達到的Max/Min讀數將被存儲，直至用戶重置或儀表電源關閉。

四舍五入：選擇 1、2、5、10、20、50 或 100（例如，四舍五入 = 10，數值 = 123.45，顯示 = 123.50）。

去皮：去皮功能將儀表清零，以去除容器的重量。去皮功能可分配給功能鍵、F4 端子或數字輸入。

密碼：三個可編程密碼限制對編程設置的修改

密碼 1：允許使用功能鍵和數字輸入端

密碼 2：允許使用功能鍵、數字輸入端和編輯設置/復位點

密碼 3：限制所有功能鍵、數字輸入端和編輯設置/復位點

工作溫度范圍：-40 至 65 ℃(-40 至 149 ℉)

存儲溫度范圍：-40 至 85 ℃(-40 至 185 ℉)

相對濕度：0 至 90 % 非冷凝

印刷電路板：有保形涂層

工業自動化、水與廢水處理、洗車自動化、海事、石油和天然氣、化工、食品和飲料、航空航天
