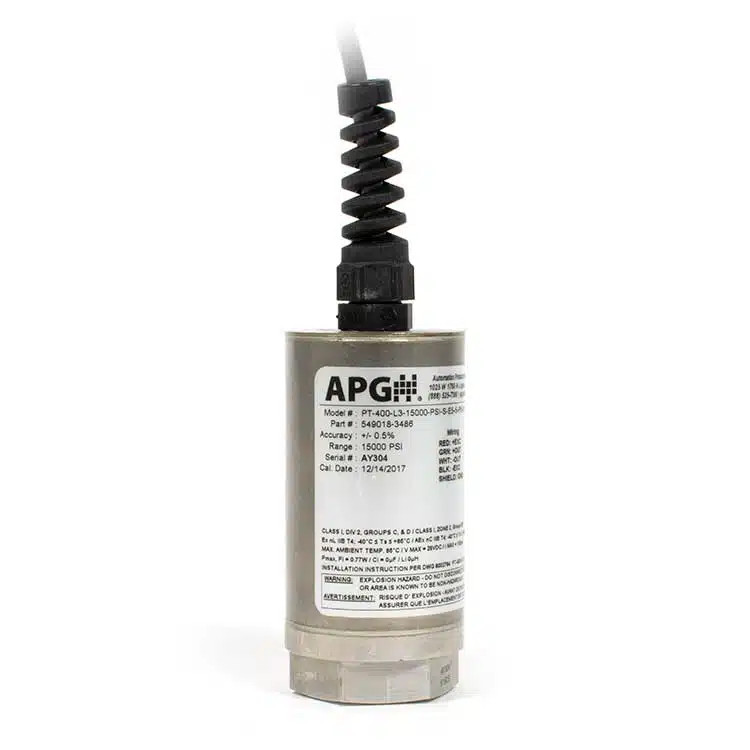

PT-400 本安型重載壓力變送器專為高壓、高振動和危險環境而設計。該變送器專為油田、水處理和氣體壓縮等行業應用而設計，即使在惡劣條件下也能確保性能可靠。PT-400 通過了 CSA（1 類 1 分區）認證，是危險場所的適配之選。它具有 Modbus RTU 輸出，可與任何 Modbus PLC 或控制器兼容。變送器結構堅固耐用，工作溫度范圍為 -40 至 185°F，支持多種壓力范圍可達 30,000 psi。

本安型 適用于危險場所

無縫集成 Modbus RTU 輸出，便于集成 PLC

高精度和壓力范圍

擴展溫度補償

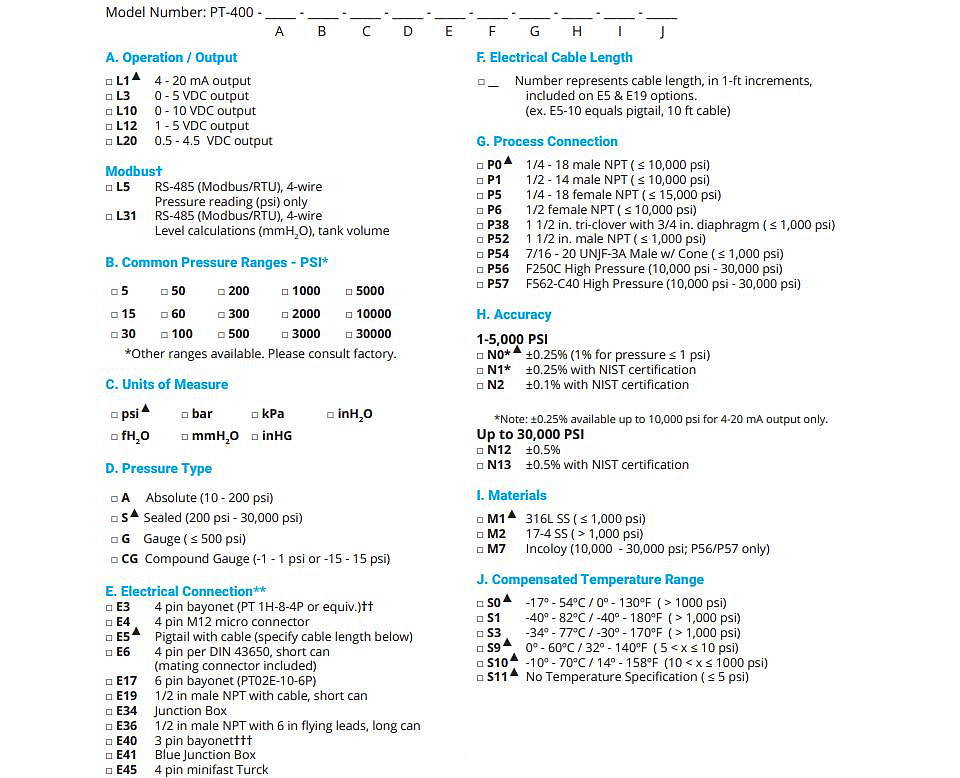

PT-400-L1-15-PSIA-E19-5-P0-N0-M1-S10 產品描述：4 至 20 mA、0 至 15 PSI、絕壓、316L SS、0.25 % 精度、-10 至 70 ℃

PT-400-L1-5-PSIG-E19-5-P0-N0-M1-S11 產品描述：4 至 20 mA、0 至 5 PSI、表壓、316L SS、0.25 % 精度，無溫度規格

PT-400-L1-15-PSIG-E19-5-P0-N0-M1-S10 產品描述：4 至 20 mA, 0 至 15 PSI, 壓力表壓力, 316L SS, 0.25 % 精度，-10 至 70 ℃

PT-400-L1-30-PSIG-E19-5-P0-N0-M1-S10 產品描述：4 至 20 mA, 0 至 30 PSI, 壓力表壓力, 316L SS, 0.25 % 精度，-10 至 70 ℃

PT-400-L1-50-PSIG-E19-5-P0-N0-M1-S10 產品描述：4 至 20 mA, 0 至 50 PSI, 壓力表壓力, 316L SS, 0.25 % 精度，-10 至 70 ℃

PT-400-L1-100-PSIG-E19-5-P0-N0-M1-S10 產品描述：4 至 20 mA, 0 至 100 PSI, 壓力表壓力, 316L SS, 0.25 % 精度，-10 至 70 ℃

PT-400-L1-200-PSIG-E19-5-P0-N0-M1-S10 產品描述：4 至 20 mA, 0 至 200 PSI, 壓力表壓力, 316L SS, 0.25 % 精度，-10 至 70 ℃

PT-400-L1-300-PSIG-E19-5-P0-N0-M1-S10 產品描述：4 至 20 mA, 0 至 300 PSI, 壓力表壓力, 316L SS, 0.25 % 精度，-10 至 70 ℃

PT-400-L1-500-PSIG-E19-5-P0-N0-M1-S10 產品描述：4 至 20 mA, 0 至 500 PSI, 壓力表壓力, 316L SS, 0.25 % 精度，-10 至 70 ℃

PT-400-L1-1000-PSIS-E19-5-P0-N0-M1-S10 產品描述：4 至 20 mA、0 至 1000 PSI、密封壓力表、316L SS、0.25 % 精度、-10 至 70 ℃

PT-400-L1-5000-PSIS-E19-5-P0-N0-M2-S0 產品描述：4 至 20 mA、0 至 5000 PSI、密封壓力表、17-4 SS、0.25 % 精度，-17 至 54 ℃

PT-400-L1-10000-PSIS-E19-5-P0-N0-M2-S0 產品描述：4 至 20 mA, 0 至 10,000 PSI, 密封壓力表, 17-4 SS, 0.25 % 精度，-17 至 54 ℃

PT-400-L1-10000-PSIS-E19-5-P56-N0-M7-S0 產品描述：4 至 20 mA, 0 至 10,000 PSI, 密封壓力表壓力, Incoloy, 0.25 % 精度，-17 至 54 ℃

PT-400-L1-15000-PSIS-E19-5-P56-N12-M7-S0 產品描述：4 至 20 mA, 0 至 15,000 PSI, 密封壓力表壓力, Incoloy, 0.5 % 精度，-17 至 54 ℃

設置器 遠程監控網關 部件號：125422

Modbus 配置設備 部件號：125424-0001

MND Modbus 網絡顯示器

LPD 電流回路顯示屏

RST-6001 Modbus 數據記錄 部件號：125734

4 針卡口配接連接器 (E3) 僅連接器 509010

4 針卡口配接連接器 (E3)，帶 2 英尺電纜（僅 L1、L3、L10） 509010-1002

4 針卡口配接連接器 (E3)，帶 5 英尺電纜（僅 L1、L3、L10） 509010-1005

4 針卡口配接連接器 (E3)，帶 10 英尺電纜（僅 L1、L3、L10） 509010-1010

4 引腳卡口配接連接器 (E3)，帶 25 英尺電纜（僅 L1） 509010-1025

4 引腳卡口配接連接器 (E3)，帶 50 英尺電纜（僅 L1） 509010-1050

6 引腳卡口配接連接器 (E17) 僅連接器 509120

6 引腳卡口配接連接器 (E17)，帶 2 英尺電纜 509120-1002

6 引腳卡口配接連接器 (E17)，帶 10 英尺電纜 509120- 1010

6 針卡口配接連接器 (E17)，帶 25 英尺電纜 509120-1025

6 針卡口配接連接器 (E17)，帶 50 英尺電纜 509120-1050

4 針母頭微型連接器 (M12) 配接連接器 (E4) 可現場接線 509087

4 針母頭微型連接器 (M12) 配接連接器 (E4)，帶 2 米模制電纜 135407-0002

4 針母頭微型連接器 (M12) 配接連接器 (E4)，帶 5 米模制電纜 135407-0005

產地：美國

精度（線性度、滯后和重復性）：滿刻度的 ± 0.25 % (BFSL) (≤ 1 psi為1 %)

標準壓力范圍：0 至 30,000 psi

穩定性 - 一年零漂移：17-4 / 316L：< ± 0.5 % FS

過壓：2 倍滿量程

爆破壓力：3 倍滿量程或工藝連接限值

頻率響應：小于 5ms

≤ 5 psi 標準補償溫度：無溫度規格

5 < x ≤ 10 psi 標準補償溫度：0 至 60 ℃ / 32 至 140 ℉

10 < x ≤ 1000 psi 標準補償溫度：-10 至 70 ℃ / 14 至 158 ℉

> 1000 psi 標準補償溫度：-17 至 54 ℃ / 0 至 130 ℉

存儲溫度：-40 至 82 ℃ / -40 至 180 ℉

工作溫度：-40 至 85 ℃ / -40 至 185 ℉

4 至 20 mA、0 至 5 / 0.5 至 4.5 / 1 至 5 VDC 電源電壓：9 至 28 VDC

0-10 VDC 電源電壓：12.5 至 28 VDC

Modbus/RTU (RS-485)：9 至 28 VDC

電氣連接：帶電纜或連接器的尾纜

電氣保護：根據 IEC 61000-4-5 標準，防止極性反接和浪涌

輸出：4 至 20 mA（2 線制，環路供電）；0 至 5、0.5 至 4.5、1 至 5、0 至 10 VDC（非隔離 3 線制）；Modbus/RTU (RS-485) 帶溫度輸出

重量：典型值為 10 盎司；283 g

≤ 1,000 psi 潤濕材料：316L 不銹鋼

> 1,000 psi 流體材質：17-4 不銹鋼

> 10,000 psi 與介質接觸的材料：Incoloy

Incoloy 符合 NACE MR-01-75 和 ISO 15156-3 標準

認證：CSA/CCSAus 合同 #237484

環境溫度：-40 至 85 ℃；-40 至 185 ℉

Max工作壓力：10,000 psi

單密封：0 至 5 VDC、0 至 10 VDC；4 至 20 mA

IS：I 類，2 分區，C 組和 D 組；Ex nL IIB T4；I 類，2 區；AEx

壓裂、酸化、固井、井口壓力、泵監測、廢水處理、氣體壓縮機、發動機壓縮、氣體壓力室、儲罐液位、化學處理
