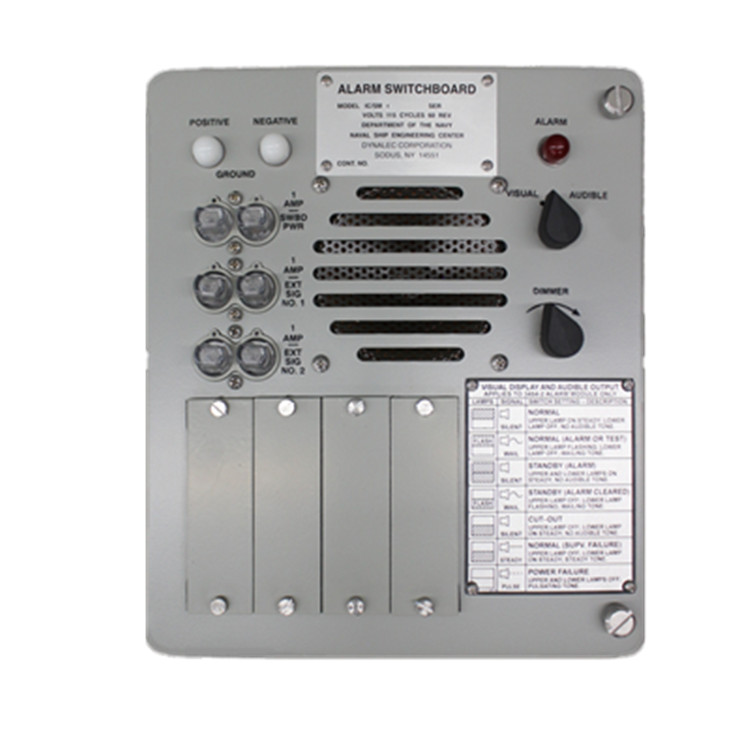

DYNALEC報警面板003448-121

產品介紹

IC/SM 報警面板用于監控各種船上系統和關鍵設備的運行狀態。IC/SM 報警面板的輸入可以是來自船上機械、電氣、電子、機電和/或環境傳感設備的多達 120 個獨立觸點閉合信號的任意組合。安裝在警報面板中的各個警報模塊還執行監督監控功能，確保與被監控系統的端到端連接。

IC/SM-4 (MOD) 報警總機使操作員能夠監控船上設備的運行狀態、環境條件（如溫度、煙霧或全船空間的液位）以及門的位置（打開或關閉）和孵化。
根據安裝在面板中的報警模塊 (P/N 003454-002) 的數量，可以監控四個功能和/或條件。
每個報警模塊接收來自單個系統、傳感器、開關或設備的輸入，并提供視覺顯示和 4 位開關，以將模塊的操作模式設置為待機、正常、測試或切斷。如果連接警報配電盤和遠程設備的線路斷開或打開，監控狀態警報會響起。
可以連接外部揚聲器以在遠程位置提供相同的警報或監控音調。
可從警報面板獲得用于區分警報和監控條件的單獨輔助輸出，以激活外部指示器。
每個配電盤都包含接地檢測電路和公共面板上的指示燈。
三個未熔斷的電源線可用于為遠程指示燈提供 115 VAC，只要報警面板有主電源可用，這些指示燈就會保持亮起。
包括一個鎳鎘電池供電的警報，用于指示船舶對配電盤的供電何時中斷。
IC/SM-4 安裝在一個為隔板安裝而設計的非磁性鋁制機柜中。
這種修改后的 IC/SM 4 與標準 IC/SM 4 (PN 003446-120) 的不同之處在于增加了一個繼電器，該繼電器在設備失去輸入電源時提供監控警報輸出（觸點閉合）。
