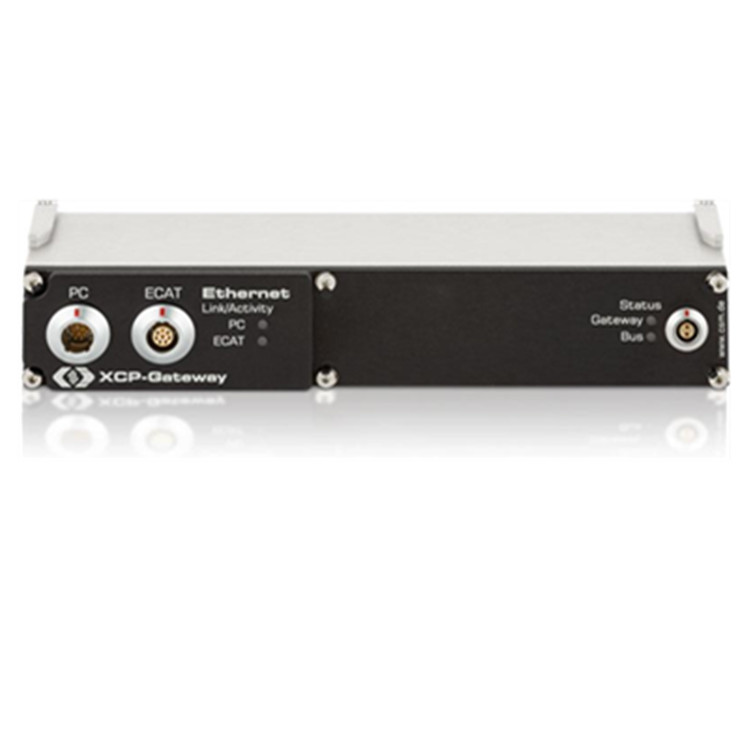

協議轉換器 XCP-Gateway Basic 專為 CSM EtherCAT 測量模塊系列而設計，專為具有大量測量通道和高測量數據速率的測量任務而開發。XCP-Gateway Basic 允許將 CSM EtherCAT 測量設備鏈接到 XCP-on-Ethernet 數據協議，從而將通過 EtherCAT 進行數據采集的優勢與廣泛使用的標準 XCP-on-Ethernet 的靈活性相結合。

通過使用 XCP 標準，XCP-Gateway Basic 不僅適用于各種固定應用領域，而且適用于連接到移動應用中使用的常見測量數據采集系統。

• EtherCAT 到 XCP-on-Ethernet 轉換器
• EtherCAT：所有測量信號的時間同步優于 1 µs
• XCP-on-Ethernet：測量信號時間戳的精度為 1 µs
• 適用于每秒 450 萬個數據點 (MS/s)，例如 四個通道，1 MHz
• 測量模塊系列的 CSM EtherCAT 設備的自主主站
• 通過 CSMconfig 對 XCP-Gateway Basic 和連接的測量模塊進行簡單配置

PC

物理層：以太網 100Base-TX，100 MBit/s

協議：UDP/IP 上的 XCP

ECAT

物理層：以太網 100Base-TX，100 MBit/s

協議：EtherCAT

配置：通過 CSMconfig，設置存儲在設備中

電源

Min.：6 V DC (-10 %)

Max.：50 V DC (+10 %)

功耗：典型值2 W

LED 以太網：鏈接/活動 PC（綠色）/鏈接/活動 ECAT（綠色）

LED 狀態：2 個用于網關和總線的多色 LED

外殼：鋁，鍍銀

防護等級： IP67

重量：約 400克

尺寸 (w × h × d) ：約 200 × 35 × 50mm，約 200 × 40 × 50mm（滑蓋）

連接器

PC（以太網/電源）：LEMO 1B，8 極，代碼 L

ECAT（EtherCAT/電源）：LEMO 1B，8 極，代碼 A

同步：LEMO 0B，2 極，代碼 G（電隔離）

操作和儲存條件

工作溫度：-40°C 至 +85°C

相對濕度：5% 至 95%

污染等級：3

儲存溫度：-55°C 至 +90°C
