H2W執行器NCC05-18-060-2x
- 品 牌：H2W
- 型 號：NCC05-18-060-2x
- 技術資料：
- 閱讀次數：7140
產品介紹

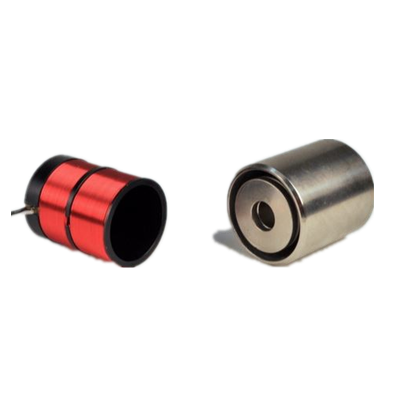

NCC05-18-060-2X+配套驅動器（LCAM5/15）
NCC05-18-060-2x執行器擁有較大的直徑和更短的長度。更高的力值可通過增加直徑來實現。這種類型的執行器可以設計成具有更大的徑向間隙，以確保在需要傾斜或徑向運動的時候，線圈和磁鐵組件之間沒有接觸。
所述NCC05-18-060-2X被集成到如下定位系統：
VCS05-060-AB-01
VCS05-060-AB-01-MC
VCS05-060-BS-01
VCS05-060-BS-01-M-C-D
VCS05-060-BS-01-MC
VCS05-060-BS-12
VCS05-060-CR-001
VCS05-060-CR-001-MC
VCS05-060-CR-001-V
VCS05-060-CR-01-M
VCS05-060-VBS-V01
詳細參數
設備類型 | 動圈式 | |
行程 | 0.50 in | 12.70 mm |
徑向間隙 | 0.015 in | 0.380 mm |
軸承 | 未提供 | |
移動質量 | 3.49盎司 | 99.00克 |
總質量 | 19.19盎司 | 544.00克 |
電阻@20℃ | 11.50 ohms | |
電感@20℃ | 4.50 mH | |
電氣時間常數 | 0.39 msec | |
電機常數 | 1.78磅/watt | 7.92 N /watt |
力值常數 | 6.30磅/ AMP | 27.80 N/amp |
反電動勢 | 0.70 V/ips | 27.80 V/m/sec |
力值@100％占空比 | 6.00 lbs | 26.70 N |
功率@100％占空比 | 12 watts | |
電流@100％占空比 | 1.0 amps | |
外圍尺寸 | 1.80 in | 45.70 mm |
外殼長度 | 1.95 in | 49.50 mm |
