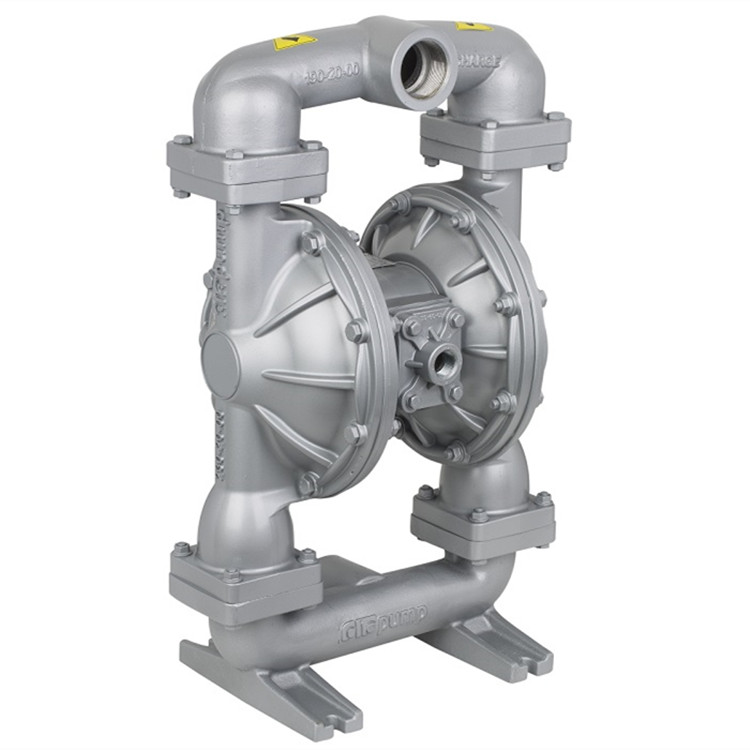

隔膜泵由兩個隔膜室和兩個隔膜組成。膜片通過膜片桿相互連接并往復運動。當一個隔膜執行排放沖程時，與桿連接的另一個隔膜被拉動以執行吸入。在沖程結束時，空氣分配閥自動切換，反轉整個順序，從交替室填充和泵送。不斷重復的相互運動確保吸入和排出運動到每個腔室中的流體上。在進入和離開腔室期間，連續重復的往復運動泵送液體。從一個腔室到另一個腔室的流體流量由吸入閥和排放閥調節。球閥和蝶閥自動控制流體的吸入和排出。蝶閥允許尺寸達到管道直徑的固體顆粒通過。球閥調節小尺寸顆粒的通過。

• 泵應盡可能靠近被泵送的產品。
• 吸入管路長度和配件數量應保持在低限度。
• 吸入管的尺寸不應小于泵吸入口的尺寸。
• 對于剛性管道的安裝，應在泵和管道之間安裝較短的軟管。
• 柔性軟管可減少泵送系統的振動和應變。
• 如果排放管組件較長，應在泵的排放口設置緩沖罐。緩沖罐將減少管道組件中的振動傳遞到泵上。

連接進出口：2"

連接類型：BSP（錐形）

容量范圍：0 - 565 lpm

泵頭：84 mwc

吸入量程：max.6 - 8 m

固體粒徑：max.6 mm

泵殼材料：鋁、鑄鐵、不銹鋼 (316)

泵內材料：氯丁橡膠、丁腈橡膠、PTFE、FKM、Santopren、EPDM

空氣管路：塑料（中間支架、空氣閥、先導閥、進氣蓋、內腔）

空氣連接：3/4"

工作氣壓：max.0-8,4 bar

耗氣量：33 - 169 m³/h

隔膜泵也可用作液下泵。須用管道或軟管將泵的排氣口保持在液面以上。

通過將隔膜泵連接到水箱底部，可以使用隔膜泵輕松傳輸水箱中的流體。

隔膜泵也可用作桶泵。它們具有有效的吸力并能夠轉移桶中的所有流體

隔膜泵能夠輸送6米深的流體。氣蝕可能會阻礙操作。為防止這種情況發生，應將泵和流體之間的軟管中的空氣排出。
