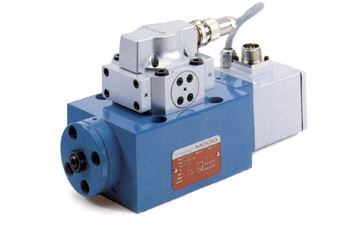

MOOG伺服閥D792系列D792-4013
- 品 牌：MOOG
- 型 號：D792-4013
- 技術資料：
- 閱讀次數：7572
產品介紹
工作原理
對集成電路的控制放大器輸入一個指令信號（與主閥期望輸出的流量成正比），通過控制放大器輸出驅動電流給先導級線圈并進而控制先導閥的閥芯位移，先導閥在兩個控制油口產生壓力差，并在該壓差作用下驅動主閥芯產生位移。由差動式線性位移傳感器測出主閥芯的實際位移（以與實際位移成正比的電壓形式出現）。該信號被解調后并被反饋回控制放大器，與輸入值進行比較。根據得出的偏差信號，控制放大器驅動先導閥移動，到命令信號和反饋信號之間的差值為零。由此可得到主閥芯的位移與指令電信號成正比。
D792系列和D791系列可用作三通、四通應用的流量控制伺服閥。這兩種系列的三級伺服閥是專門為必須同時滿足大流量以及高動態特性要求的應用而開發設計的。它們設計以著名的D079系列為基礎。集成式電子控制已經由采用SMD技術的新設計所取代。D792系列的額定流量最大為1000 l/min。這類閥適用于位置、速度、力（或壓力）伺服控制系統，并具有很高的動態響應。詳細參數
額定流量：100至1000l/min（26.4至264gpm）
最大流量:1100l/min（290gpm）（D792）
最大工作壓力:350bar（5000psi）
安裝模式:穆格標準
100％步進響應：3至12ms@210bar（3,000 psi）
電源電壓：+/-15 VDC，24 VDC（18~32 VDC）
額定信號選項：+/-10 V，+/- 10 mA和4-20 mA
同系列型號
D792-4013/S99JOQA6VSX2-B
D792-4036
D792-4007
