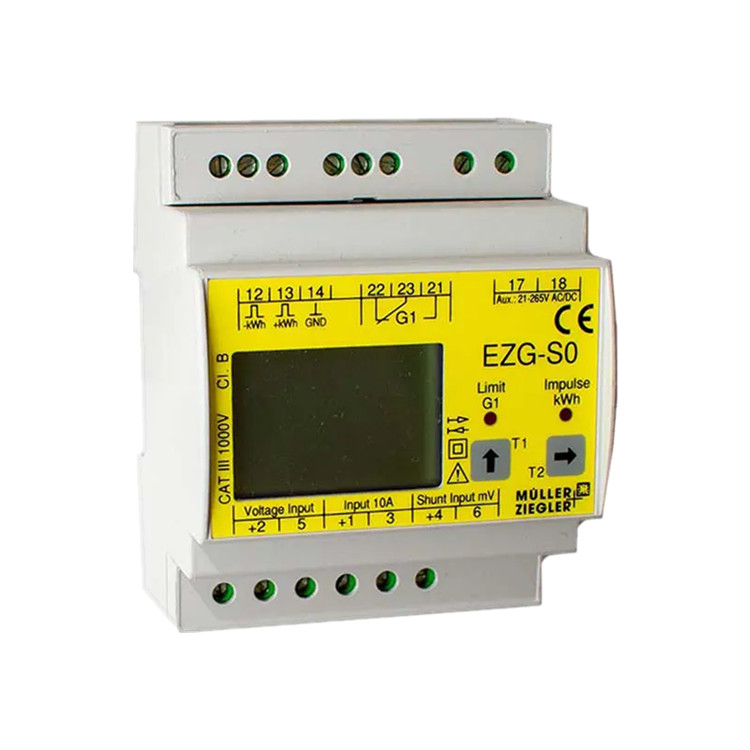

電子式直流電能表EZG-S0用于記錄直流系統輸入輸出時的有功電能。 應用于光伏系統、電池系統、充電站、直流電機等。 它可以在具有脈沖直流控制（PMW 控制）的工廠中測量。 電能表可以直接測量高達 10 A DC 或連接到分流器。 此外，還可以顯示電流、電壓和瞬時有功功率的值。 可編程繼電器觸點可用于監測瞬時有功功率、電流或電壓。待測量通過外部或內部分流器和分壓器傳輸到集成器件。在這里，電流和電壓的瞬時值相乘并轉換為有功功率和有功。微控制器接管評估、脈沖輸出和測量值的存儲。顯示器通過LCD顯示器顯示。有源工作基準和輸出的脈沖輸出可通過兩個集電極開路晶體管輸出實現。需要一個單獨的電源電壓。儀表讀數在發生電源故障時存儲。

• 用于直接和間接電流測量
• 帶2個脈沖輸出

• 額定電流直接：直接測量0-10 A（壓降60 mV）
• 外部額定電流：通過外部分流器測量 1-20,000 A/60 mV、100 mV 或 150 mV，可通過前面的按鈕進行選擇
• 脈沖直流電 (PWM)：20 Hz - 30 kHz
• 恒定過載：電流和電壓的1.2倍
• 浪涌過載：電壓 2 次 1 s，max 2000 V，電流 20 次 0.5 s
• 繼電器觸點：1個變換器，10mA-5 A，5-250 VDC，VAC，1250 W（VA）
• 開關狀態：空載或工作電流原理，可選擇min或max開關觸點
• 切換延遲：0-99秒可調
• min開關功率：60 mW
• 切換時間：超過10%極限值時<200 ms
• 滯后：可在測量范圍結束值的0-10%范圍內調節
• 切換精度：測量范圍末端值的±1%
• 極限范圍：測量范圍結束值的0-（±）120%
• 脈沖長度：10-120ms可調
• 產地：德國
