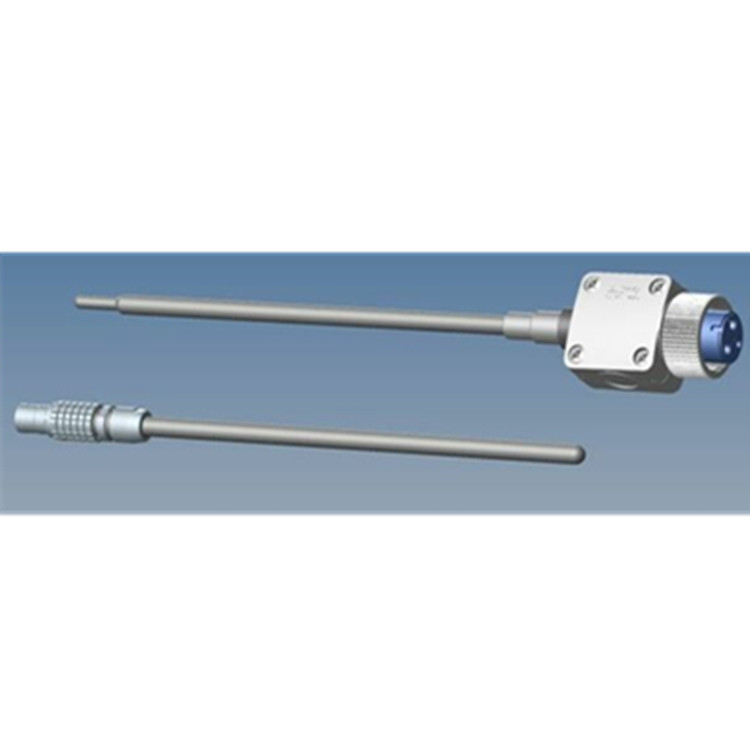

該傳感器的有源部分由一個受金屬護套保護的傳感元件組成。通過Jaeger、Lemo、Amphenol…連接器進行連接。滑動或焊接配件允許緊密固定。

電阻溫度探頭是一種溫度傳感器，其中傳感元件封裝在保護套內(nèi)。根據(jù)傳感器的使用，護套可能采用不同的材料和尺寸。傳感元件可以是陶瓷基板上的薄層形式，也可以繞在陶瓷或玻璃支架上。

材料的選擇和固定方式是傳感器性能的關鍵因素：

• 緊密性
• 抗振動性
• 特定操作條件下的阻力

機械阻力和響應時間似乎是相反的要求，可以通過減小活動部件中的護套直徑來提高。

焊接在保護管上的螺紋配件

壓縮配件

溫度范圍：-200°C到+500°C

精度

1） 傳感元件：

PT100-PT500-PT1000

A級：+0.15°C+0002℃[t°]

B級：+0.30°C+0005℃[t°]

根據(jù)要求減少公差

2） 傳感器：

精度取決于傳感元件和帶有2根、3根或4根導線的組件類型。

傳感元件：簡單或雙100歐姆鉑電阻

2、3、4線

保護管：一般為不銹鋼，有或沒有減少尖頭

絕緣：

陶瓷、陶瓷粉

硅樹脂、聚四氟乙烯、環(huán)氧樹脂

連接器：Jaeger、Lemo、Amphenol、Souriau…
