“d”保護概念適用于1區或21區、2區或22區，但不適用于0區。分區層由最終用戶負責。

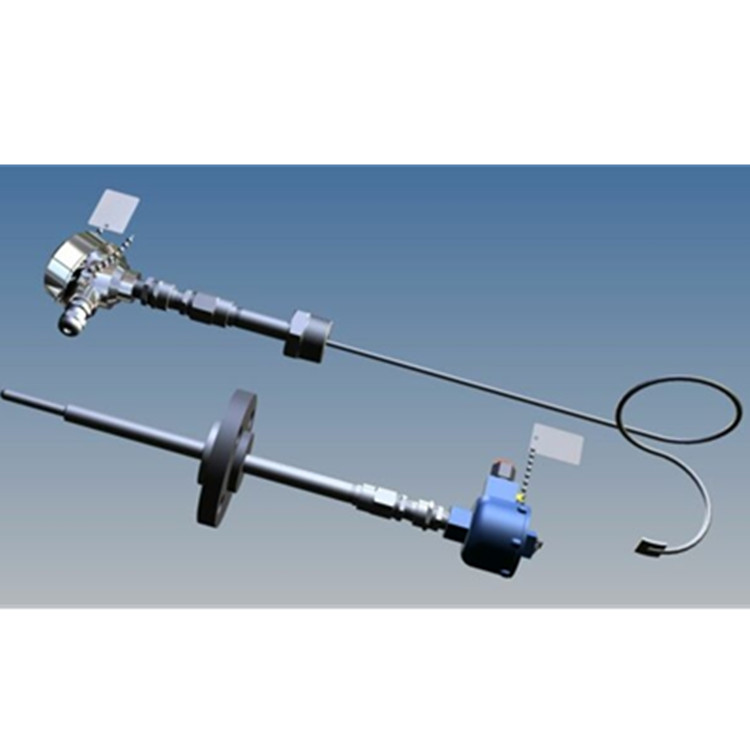

這種溫度傳感器主要用于讀出區域與測量區域相距較遠的周圍環境。活動部件（熱電偶或PT100）通常由金屬管或護套保護。它要么與測量環境直接接觸，要么放在熱電偶套管內。連接是通過端子塊或由連接頭保護的變送器進行的。不同的緊固件（法蘭、焊接或滑動配合）允許區域和/或傳感器部件之間完全緊固。

工藝數據和94/9/EC指令要求確定了須通過過壓試驗的熱電偶套管的尺寸特征。

• 根據94/9/EC歐洲指令，此類溫度傳感器設計用于潛在爆炸性環境。
• “d”保護概念-防火外殼-意味著任何爆炸須限制在傳感器內部，因為有一個非常堅固的外殼。

溫度范圍

熱電偶：-40°C至+1700°C，取決于熱電偶類型

Pt100：-200°C至+500°C

傳感元件：

• 0°C時鉑100歐姆

1x，2x，2、3或4線組件

• 雙或單熱電偶：

類型：K、J、T、N、S、E、B、R、C

護套：

固定或可更換的熱元件：

直徑：3、4.5、6、8 mm

材質：301L不銹鋼、316L不銹鋼、310不銹鋼、合金600

絕緣：

氧化鎂（MgO）

標準或高純度

連接頭：

鋁或不銹鋼

帶或不帶指示器

螺釘或桿蓋

IP54至IP67

接線端子排

標準4-20mA變送器、HART協議或現場總線

工藝連接：

焊接或可調法蘭

熱電偶套管和連接頭之間的延伸

壓縮配件

密封配件

聯合接頭

焊接配件
