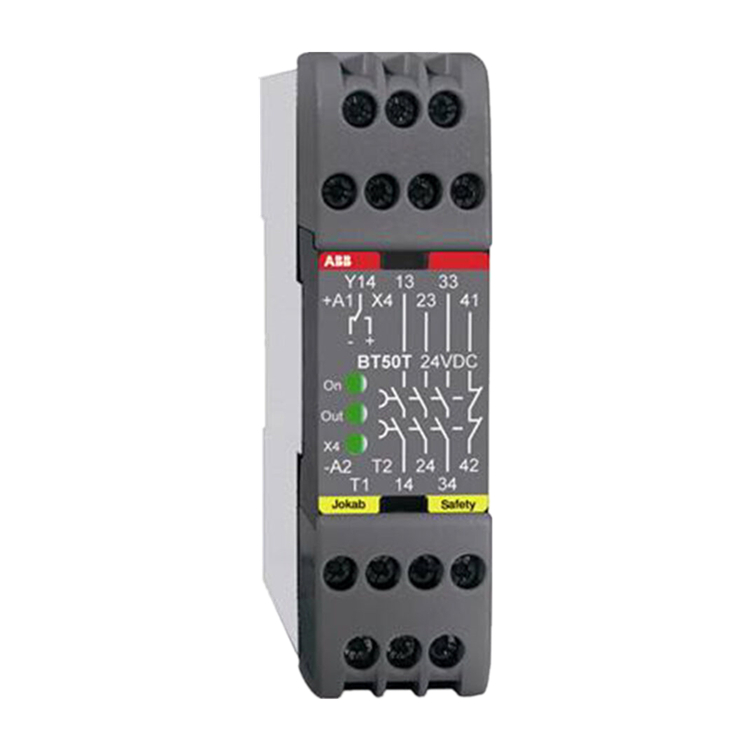

BT50設計用于將電源電路中的安全裝置（例如緊急停止裝置）直接連接到繼電器。 該繼電器可用于擴展 Pluto 的安全輸出。該繼電器具有三個 NO 安全輸出、一個 NC 輸出（用于監控目的）、一個測試輸入和完整的內部監控。為了使安全輸出關閉，電源電壓，例如。 G。通過緊急停止按鈕，須連接到 A1 和 A2 并且測試輸入關閉。 繼電器動作后，測試輸入可以再次打開。測試輸入旨在監督接觸器或閥門在允許重新啟動之前是否已停用。 測試輸入也可用于啟動，啟動按鈕可被監控。

電源：

• 工作電壓：+24 VDC +15 %/-25 %
• 功耗：< 2 VA
• 繼電器輸出：3 NO + 1 NC

max切換容量

• 阻性負載 AC：6 A/250 VAC / 1500 VA
• 感性負載 AC：使用類別 AC-15：240 VAC / 2 A
• 阻性負載直流：6 A/24 VDC / 150 W
• 感性負載 DC：使用類別 DC-13：24 VDC / 1 A
• max總開關容量：12 A 分布在所有觸點上
• min負載：10 mA/10 V（如果觸點負載不超過100 mA）
• 觸點材料：AgSnO2 + Au flash

一般規格：

• 保險絲輸出（外置）：5 A gL/gG
• 條件短路電流(1 kA)：6 A gG
• max輸入線電阻 標稱電壓：200 Ω
• 工作溫度范圍： -10°C 至 55°C
• 工作濕度范圍：35% 至 85%（無結冰或結露）
• 沖擊耐受電壓：2.5 kV
• 污染度：2
• 重量：200克
• 顏色：淺灰色和深灰色
