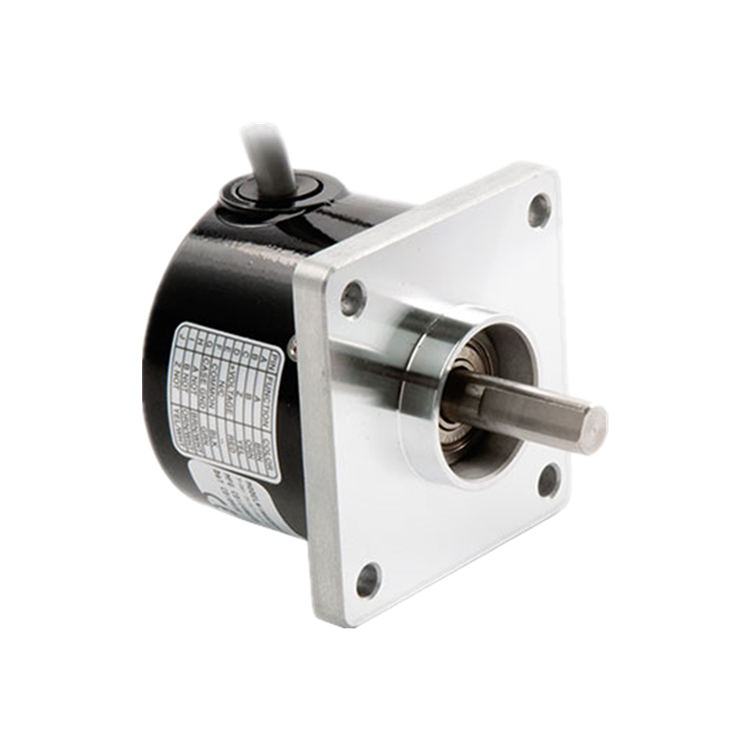

HA25系列是用于工業運動應用的堅固可靠的編碼器。

• 行業標準尺寸 25 (2.5”)
• 提供多種分辨率
• –40ºC 至 +85ºC 的可選擴展溫度范圍

一般規格：

• 分辨率：1 至 2540 PPR（脈沖/轉）
• 精度：（任何邊緣到任何其他邊緣的壞情況）±2.5 arc-min。
• 格式：帶有可選索引 (Z) 和互補輸出的兩通道正交 (AB)
• 相位檢測：從編碼器的軸端看，A 超前 B 用于 CW 或 CCW 軸旋轉
• 正交相位：90° ± 22.5° 電氣
• 對稱性：180° ± 18° 電氣
• 指數：180° ± 18° 電氣（B 低門控）
• 波形：上升和下降時間小于 1 微秒的方波，負載電容為 1000 pf

電氣：

• 輸入電源：max 5 至 26 VDC max 80 mA，不包括輸出負載
• 輸出：

7273 集電極開路：40mA，max灌電流

7272 Push-Pull：40mA，灌電流或拉電流

7272 差分線路驅動器：40 mA，灌電流或拉電流

4469 差分線路驅動器：100mA，灌電流或拉電流

• 頻率響應：100 kHz 分鐘（索引 75 kHz min. 用于擴展溫度范圍）
• 抗噪性：根據 EN61326-1 測試
• 抗電性：反極性和短路保護
• 端接：MS 連接器、M12 連接器、電纜出口
• 配對連接器：

7 針，型號 MS3106A-16S-1S (MCN-N5)；

10 針，型號 MS3106A-18-1S (MCN-N6)

10 針，NEMA4 樣式 (MCN-N6N4)

帶 5 針 M12 連接器的電纜 (112859-XXXX)

帶 8 針 M12 連接器的電纜 (112860-XXXX)

機械：

• 軸尺寸：1/4”、3/8”
• 軸負載：（距編碼器面 0.25 英寸）35 lbs.徑向，40 lbs.軸向
• 軸速度：max 5,000 RPM。
• 啟動扭矩：（max在 25 °C）

HA525：1.0 盎司；

HA625：2.5 盎司-英寸

• 轉動慣量：3.0 x 10-4 oz–in–sec2
• 外殼和蓋子：鋁
• 軸材質：不銹鋼
• 圓盤材質：玻璃
• 重量：1.5 磅

環境：

• 工作溫度：

標準：0 至 +70 °C；

擴展：0 至 +85 °C

• 存儲溫度：–40 至 +90 °C
• 沖擊：50 G，持續 11 毫秒
• 振動：20 G 時 5 至 2000 Hz
• 濕度：高達 98%（非冷凝）
• 外殼等級：

HA525：NEMA12/IP54（防污、防濺）

HA625：NEMA4/IP66（防塵、可沖洗）
