安裝在控制柜中的電流和電壓測量繼電器通過測量電路和電源電路之間的電流隔離以及使用具有低電容分離式骨架繞組的電源變壓器來確保長期可靠性和抗干擾性。抗震玻璃纖維增強塑料外殼是防火和防風雨的。這些設備可以卡在標準安裝導軌上或用螺釘固定在安裝板上。 此外，我們可以根據您的規格準確制造測量繼電器。

-電壓測量繼電器

-用于監控直流和交流電路中的電壓（AUN、AUNF）

-AC/DC 電壓測量繼電器

• Type AUN1/510ca - 1.60 - (Uv)Ref. no 16.28-01
• Type AUN1/511cq - 1.60 - (Uv)Ref. no 16.28-02

任務

• 監控交流或直流電路的電壓是否超過或低于可調閾值 S。

用途

• 監測干電池和蓄電池、應急電源、太陽能發電機；監控電氣驅動器的停止狀態。

范圍擴展

• 電壓超過 300 V，端子 1 上的串聯電阻器（每 1 V 量程擴展 3.67 kΩ）。
• 滯后 H 和時間 X、Y 和 Z
• 版本 /510ca：H 固定了 S 的 5%，沒有時間。
• 版本 /511cq：H 可調整為 S 的 5 ... 50 %，啟動時間延遲 X 可調整至約 5 秒，吸合延遲 Y 和壓降•延遲 Z 一起可調，可達約 0.5 秒。

-過壓和欠壓測量繼電器

• Type AUNF1/510ca - 1.60 - (Uv)Ref. no  16.28-03
• Type AUNF1/510cq - 1.60 - (Uv)Ref. no  16.28-04

任務

• 使用窗口比較器監視 AC/DC 電路的過壓和欠壓。

用途

• 監測干電池和蓄電池、應急電源、太陽能發電機；監控電氣驅動器的停止狀態。

范圍擴展

• 電壓超過 300 V，端子 1 上的串聯電阻器（每 1 V 量程擴展 3.67 kΩ）。
• 滯后 H 和時間 X、Y 和 Z
• 版本 /510ca：H 固定了 S 的 5%，沒有時間。
• 版本 /510cq：H 固定為 S 的 5%，啟動時間延遲 X 可調至
• 大約 5 秒，吸合延遲 Y 和壓降延遲 Z 一起可調，可達約 0.5 秒。

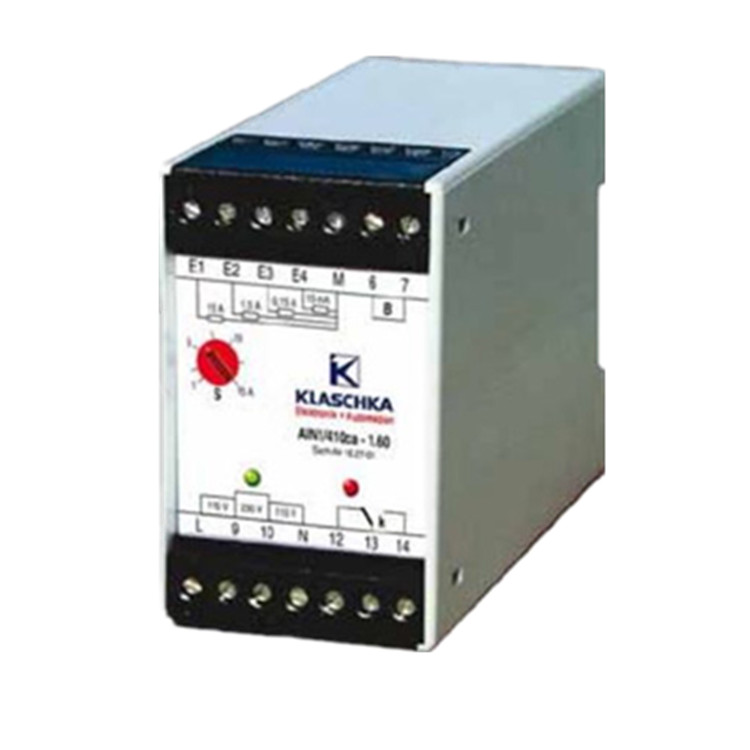

• 型號：AUN1/510CA-1.60
• 交流電壓：230/115,42，24VAC
• 公差：±10%
• 頻率：50…60 Hz
• 工作溫度：0…+60℃
• 功耗：約4 VA
• 重量：約300克
• 輸入：可選擇5個電壓范圍
• 產地：德國

-輸出

• 繼電器輸出：1個轉換開關
• 開關電壓：24…250 VAC或DC
• 開關電流：0.05..6A
• 交流開關容量：max 1250 VA
• 直流開關容量：max 50 W
• 開關頻率：max.5000/h

-準確性

• 整定精度：±5%
• 重復性：±0.5%
• 溫度依賴性：±0.1%/℃

-測量繼電器可用于電流，張力，隔離，相位和頻率：

• 作為轉換器和指示器，用于旋轉和頻率
• 用于傳感器輔助設備
• 用于工廠和機器（潤滑系統）控制器和顯示器
• 用于PLC和控制器工廠
