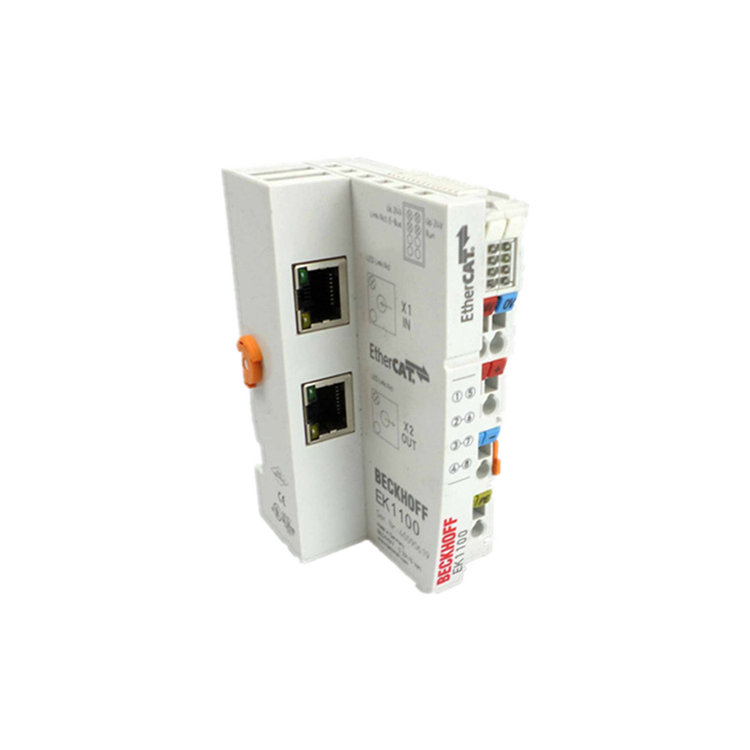

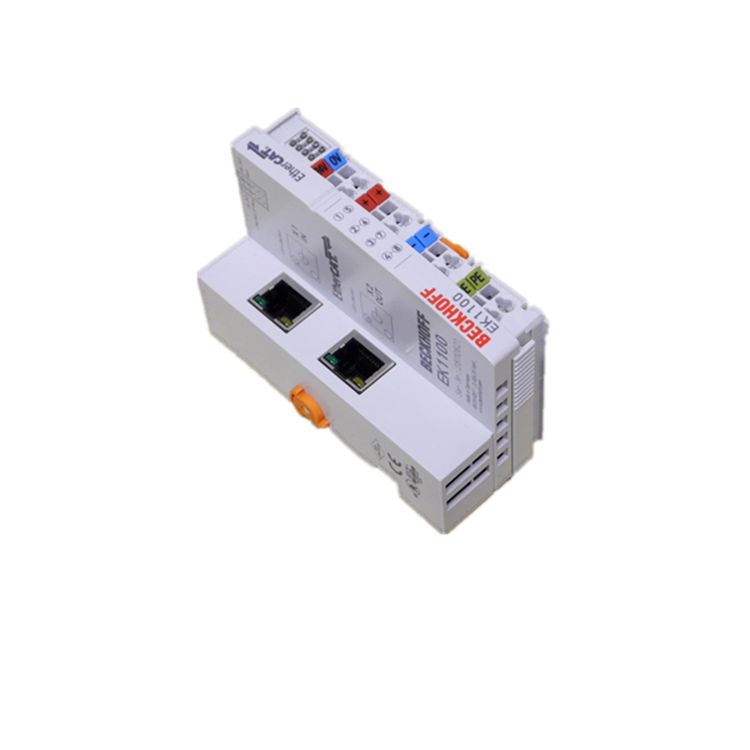

該EK1100耦合器連接帶有EtherCAT端子模塊（ELxxxx）的EtherCAT。一個站由一個EK1100耦合器，任意多個EtherCAT端子和一個總線末端端子組成。該耦合器的以太網100BASE-TX報文轉換為E總線信號表示。耦合器經由上部以太網接口連接到網絡。下部RJ45插座可以用于在相同的鏈內進一步連接EtherCAT設備。在EtherCAT網絡中，所述EK1100耦合器能夠在以太網信號傳輸部分（100BASE-TX）安裝在任何地方--除直接安裝在開關上。耦合器BK9000（對于K總線組件）適合安裝在開關。

德國Beckhoff Automation GmbH (倍福自動化有限公司) 成立于1953年，總部在德國Verl市，是一家生產工業自動化產品的公司，公司下屬的倍福工業電子部多年來開發生產了一系列工業自動化產品。產品可用于所有的行業，可以作為單獨的組件或集成到一個完整的控制系統產品。BECKHOFF公司始終堅持“自動化新技術”的發展理念，被廣泛用于全球各種不同的應用，從CNC控制的機床智能化樓宇自動化通用到開放的控制和自動化解決方案。

數據傳輸介質：以太網/ EtherCAT電纜（分5類），屏蔽

最大站之間的距離：100米（100BASE-TX）

EtherCAT端子模塊：多達65,534

協議：EtherCAT

延時：約1微秒

數據傳輸速率：100兆波特

總線接口：2個RJ45

電源：24V DC（-15％/+20％）

電流源E總線：2000毫安

電觸頭：最大24 V DC /10 A

電氣隔離：500V（電源觸點/供電電壓/以太網）

工作/儲存溫度：-25...+60℃/-40 ...+85℃

相對濕度：95％，無冷凝

振動/抗沖擊性能：符合EN60068-2-6/ EN60068-2-27

EMC抗干擾/發射：符合EN61000-6-2/ EN61000-6-4

保護等級/安裝位置：IP20/變量

認證：CE，UL，防爆
