非旋轉扭矩傳感器（反應式或靜態扭矩傳感器）通常用于大多數不同應用中的反應測量。它們是無磨損的，并且與我們所有的扭矩傳感器一樣，其設計方式使得我們的技術數據中所示的極限剪切力和極限推力載荷在傳感器元件上僅具有min應變，因此不影響測量結果。默認情況下，我們的傳感器提供模擬的、未放大的應變儀電橋輸出信號，單位為mV/V。可選地，我們的反應式扭矩傳感器可以提供-30°C至120°C的擴展溫度范圍。這種類型的轉換器的典型應用是例如擠出機上的反作用扭矩測量、測試臺應用、螺絲刀測試、軸承摩擦扭矩的測定等。

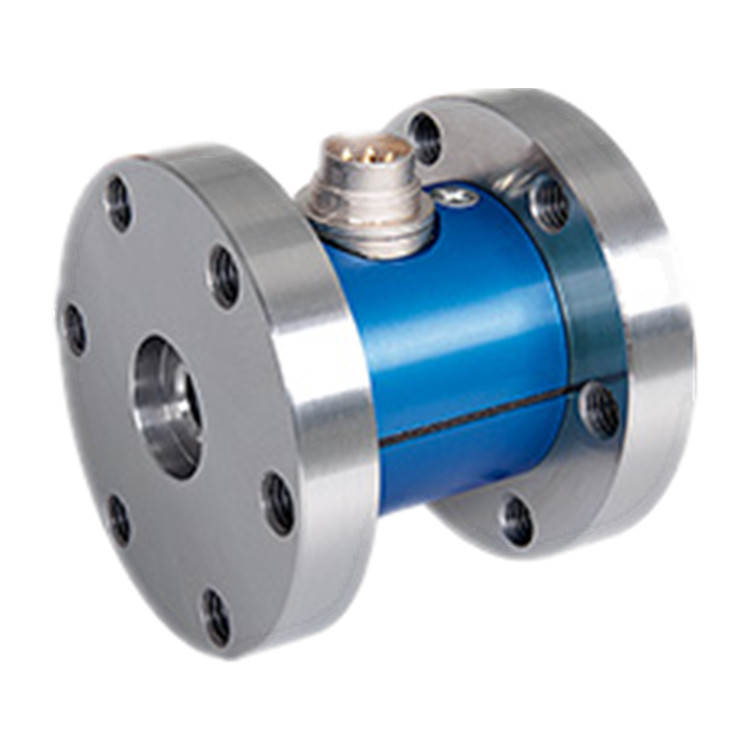

• 用于測量扭矩反作用或扭矩測量的扭矩測量法蘭
• 法蘭法蘭解決方案
• 通孔
• 非常短的軸向長度
• 高扭轉剛度
• 操作和組裝簡單
• 應要求提供特殊版本

• 測量范圍：10…20000N·m
• 精度等級：0.1（選項：0.05）
• 適用范圍：緊湊型設計
• 機械連接：帶中心孔的法蘭
• 勵磁電壓：2...12VDC
• 電橋電阻：350Ω[≥10000Nm;700]
• 標稱靈敏度：1 mV/V [10 Nm;0,5]±0.1％
• 重復性（DIN 1319）：±0,02％
• 參考溫度：23℃
• 標稱溫度范圍：-5℃...45℃
• 使用溫度范圍：-15℃...55℃
• 零信號溫度系數：±0,02％v.E./K-f.s./K
• 靈敏度溫度系數：±0,01％v.E./K-f.s./K
• 保護等級：IP50
• 精度等級：0.05% v. E. - f. s.
• 產地：德國

尺寸單位：mm

• 過程測量和控制技術
• 全自動加工中心
• 測量和控制裝置
• 工具工程
• 特殊機械工程
