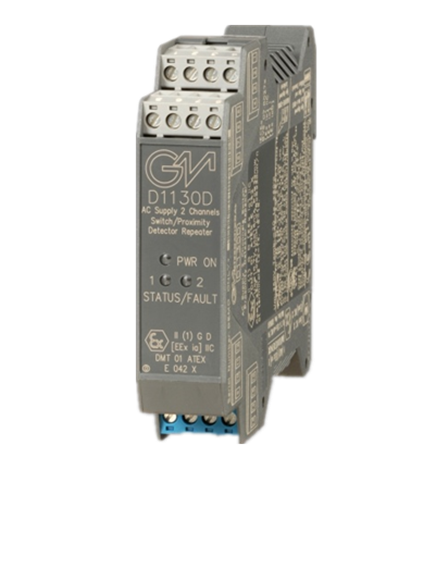

GM信號隔離柵D1130D
- 品 牌：GM
- 型 號：D1130D
-
技術資料：
GM信號隔離柵D1130D
- 閱讀次數：4360
產品介紹
Zone 0 (Zone 20)的輸入，分區1，安裝在Zone 2, Division 2
通用交流電源電壓（85至250 Vac，48至400 Hz）
常開/常閉觸點/接近檢測器輸入
兩個SPDT繼電器輸出信號
SPDT繼電器輸出，用于單通道版本的故障檢測
三端口隔離，輸入/輸出/電源
EMC兼容性符合EN61000-6-2，EN61000-6-4
DIP開關的現場可編程性
高可靠性，SMD元件
高密度，每單元兩個通道
使用標準DIN導軌和插入式接線端子簡化安裝
最大250 Vrms（Um）的電壓允許與隔離柵相關的儀器相結合
D1130D型開關/接近檢測器中繼器是具有兩個獨立通道的DIN導軌單元。該單元可以配置為接觸式或接近檢測器，NO或NC以及NE或ND SPDT繼電器輸出觸點。每個通道都可以通過位于危險區域的開關或接近檢測器來控制安全區域負載。
意大利G.M. International srl成立于1993年，提供支持石油、天然氣、石油化工的本質安全隔離器和制藥行業的本質安全儀表系統。公司宗旨是提高適合于客戶的本質安全產品和服務的現有市場地位。GM把服務做為客戶需求的一個組成部分持續的確保產品的性能、服務、管理和質量系統滿足，或超過客戶的需求。
詳細參數
供應：115-230 Vac，50-60 Hz nom（85至250Vac，48至400 Hz）
電壓范圍內的紋波≤10 Vpp
500 mA延時保險絲和275 Vrms瞬態電壓浪涌抑制器保護
對于本質安全應用，將電源電壓限制在250 Vrms
115 Vac的電流消耗：25 mA，短路輸入和繼電器通電
230 Vac的電流消耗：15 mA，短路輸入和繼電器通電
最大功耗：264 Vac供電電壓，短路輸入
繼電器通電，2.0 W為2通道D1130D，1.9 W為1通道D1130S
隔離（測試電壓）：
I.S.輸入/輸出2.5 KV
I.S.輸入/供應2.5 KV
輸出/電源2.5 KV
輸出/輸出2.5 KV
輸入開關電流電平：
ON≥2.1 mA，OFF≤1.2 mA，開關電流≈1.65 mA±0.2mA遲滯
故障電流電平：開路故障≤0.2 mA，短路故障≥6.8 mA
（當有兩個故障時，雙通道D1130D或用單通道D1130S啟動故障繼電器）
輸入等效電源：8 V 1KΩ典型值（8 V空載，8 mA短路）
輸出：無電壓SPDT繼電器觸點
觸點方式：AgCdO
接觸等級：2 A 250 Vac 500 VA，2 A 250 Vdc 80 W（電阻負載）
機械/電氣壽命：30 * 106/1 * 105操作，典型
操作/釋放時間：典型值為7/3 ms
反彈時間NO / NC觸點：3/5 ms
響應時間：20 ms
頻率響應：最大10 Hz
工作溫度：-20°C至+ 60°C
相對濕度：最高90％非冷凝，最高可達35°C
存儲：溫度限制-45°C至+ 80°C
