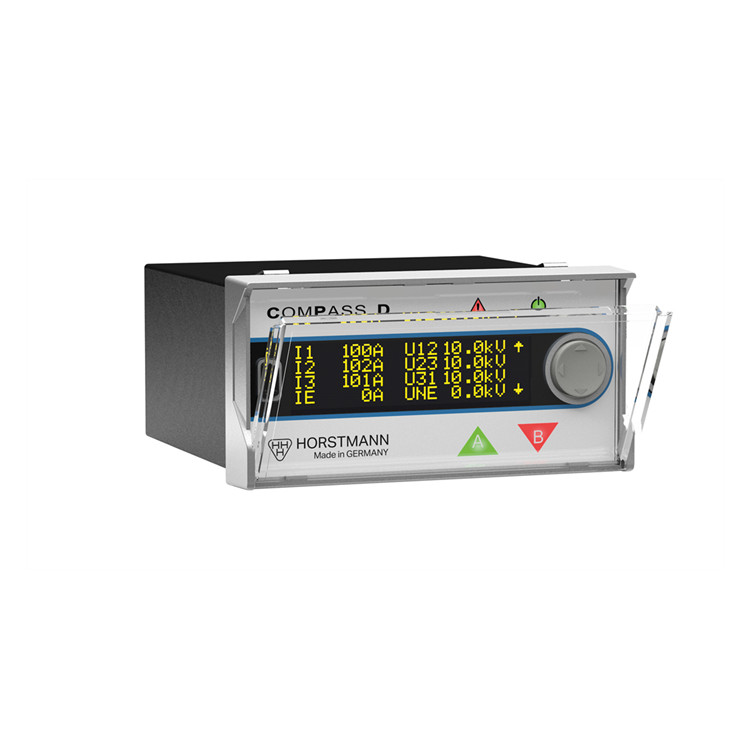

ComPass D 特別適用于具有遠程控制連接的中壓網絡中的變電站。除了短路和接地故障功能外，ComPass D 還提供從站點收集的電流、電壓和功率測量值，以傳輸?shù)娇刂剖摇T-100 傳感器測量溫度，例如變壓器或變電站的溫度。可以為所有測量值定義限制，也可以將其傳輸?shù)娇刂剖摇?/p>

電壓耦合/測量是通過電容式 VDS 系統和/或通過電阻（歐姆）電壓傳感器完成的。通過同步測量，VDS 系統的電壓測量可以自動與電阻電壓測量進行校準。一組電阻式電壓傳感器most多可連接五個ComPass B。

設備套裝包括：

1個顯示單元

3個單相電流傳感器

電壓耦合

• 清晰的故障指示和現場讀數：2 個方向箭頭 LED（A、B）和高對比度 OLED 顯示屏
• 高精度電流和電壓測量 (0.5 %)
• 適用于所有類型的網絡/中性點處理
• 具有 6 種不同接地故障檢測方法的接地故障檢測，也可以組合使用
• 在一個指示器中連接到電容和電阻（歐姆）傳感器的電壓監測
• 極限監測：V、I、P、Q、T
• 以太網接口，IEC 60870-5-104 協議，可選擇使用 ScadaDataConfigurator 進行遠程維護

• 接地故障檢測方法：接地短路、瞬態、余弦、sind、脈沖檢測
• 指示：LED狀態顯示；OLED顯示屏，方向箭頭紅色/綠色
• 短路跳閘電流：10-2000 A，自調整（200-2000 A）
• 響應延遲短路：20ms-60s

接地故障跳閘電流：

• 接地短路跳閘電流：10-1000 A
• 響應延遲接地短路：40 ms-60 s
• 跳閘電流瞬態方法：10-500 A
• 跳閘電流有功電流cos?：1-200 A
• 響應延遲有效電流cos¦Β:40ms-60s
• 跳閘電流無功電流sinõ:1-200 A
• 響應延遲無功電流sinõ:40ms-60s
• 跳閘電流脈沖檢測：1-200 A

限制：

• 極限過載電流：5-1500 A
• 極限過電壓：100-200%
• 響應延遲過載電流：40 ms-60 s
• 響應延遲過電壓：40 ms-60 s
• 極限欠壓：1-100%
• 響應延遲欠壓：40 ms-60 s
• 極限有功功率：1-30000 kW
• 響應延遲有功功率：40 ms-60 s
• 跳閘電流無功功率：1-30000 kW
• 響應延遲無功功率：40 ms-60 s
• 極限溫度：-40至+85°C
• 電壓：高達0.5%，范圍為80-120%/Vnom（電阻）
• 二進制輸入：6，可自由編程，max 30 V DC
• 外部輔助電源：24 V AC/DC

機械數據：

• 外殼：聚碳酸酯，IP50
• 溫度范圍：-30至+70°C
• 產地：德國

• 立即檢測故障方向
• 立即檢測限制違規
• 可用于 SCADA 和現場的測量值
• 通過以太網端口進行多通道通信。同時連接到控制室并并行測試單元功能和參數化
