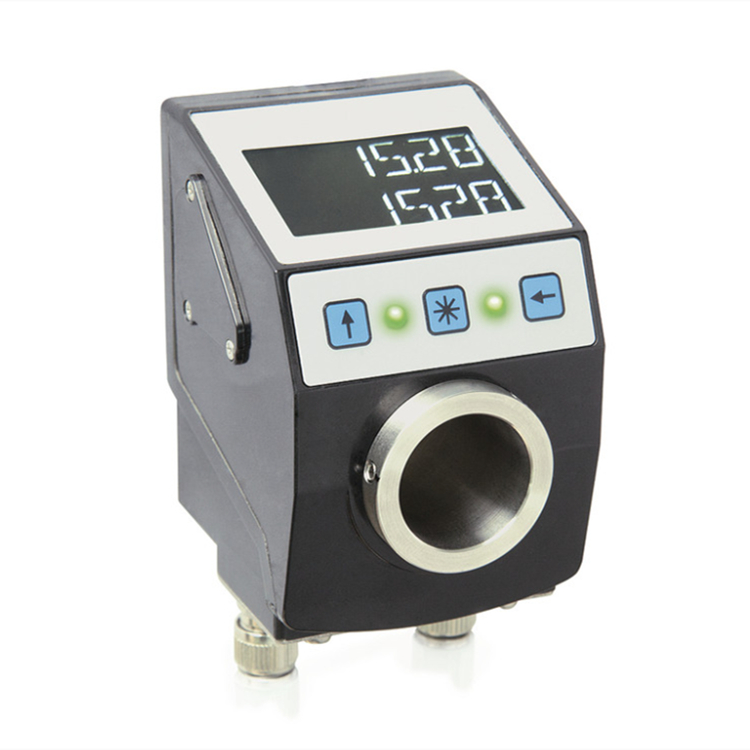

帶通信接口的AP10位置指示器用于監控格式更改，以減少設置時間并提高機器效率。可讀性針對直觀的用戶指導進行了優化：背光顯示屏清楚地顯示設定值和實際值，兩個 LED 清楚地指出需要進行調整的方向。IO-Link 接口可輕松可靠地集成到模塊化機器中。

• 帶接口的電子位置指示器
• 不銹鋼中空軸ø20 mm，可選高達ø25.4 mm
• 背光顯示
• 用于顯示設定值和實際值的兩行 LCD
• 通過鍵盤操作復位、增量尺寸、偏移
• 集成RS485接口，可選CAN總線或IO-Link
• 通過磁掃描的堅固傳感器
• 通過狀態 LED 提供用戶指導
• 兼容位置指示器DA09S
• 防護等級 IP53，可選 IP65
• 工業 4.0 就緒

機械數據

• 軸：不銹鋼
• 外殼：塑料增強連接器螺紋黃銅鍍鎳，接地連接金屬
• 顏色：黑色，RAL 9005
• 轉數：≤500 min-1
• 重量：~0.2kg

電氣數據

• 工作電壓：24 V DC±20%
• 電流消耗：與LED一起使用時約30 mA，每個LED加上約3 mA
• 功耗：max~0.72 VA
• 電池壽命：~8年
• 參數存儲器：105個周期,也適用于校準操作
• 顯示區域：6位LCD 14段，~8mm高,小數點，2行，特殊字符（LED背光紅色/白色）
• 特殊字符：順時針箭頭、逆時針箭頭、鏈條尺寸、電池
• 狀態顯示：2x雙色LED（紅色/綠色）位置狀態，可配置
• 按鍵：增量功能、參數化、復位
• 接口：RS485；CAN開放；IO鏈接,無電流隔離
• 連接類型：

2x M8連接器（A編碼）4針，1x插座，1x針（RS485，CANopen）

1x M8接頭（A編碼）：4針，1x針（IO鏈路）

通過6.3mm扁平插頭或電纜接線片接地
