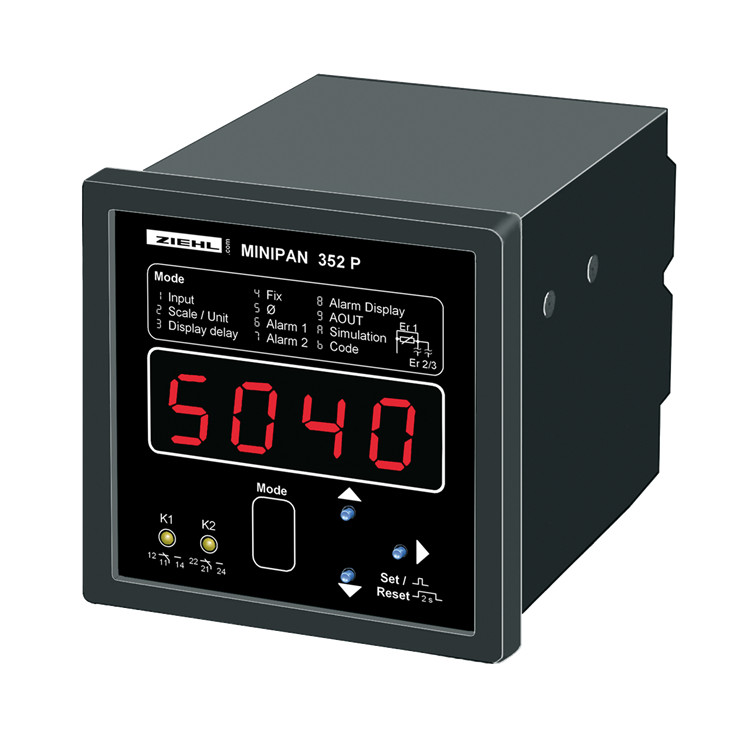

MINIPAN 352P系列數字面板儀表具有4位14 mm高的顯示屏，可準確顯示范圍內的不同值-1999+9999。測量輸入AC（真RMS）、DC電流和電壓，以及使用各種傳感器測量電阻和溫度，都結合在一個儀器中。

兩個可編程開關點允許用作限位開關或2點或3點控制器。使用EasyLimit，可以輕松設置切換點。其他參數被阻止，從而防止未經授權的操作。

其模擬輸出（可選）是另外一個測量傳感器。用戶可以很容易地對顯示器進行編程（例如，輸入DC 4-20 mA/顯示器0-350.0 m/s或0…200Ω/0…3000 mm或AC 0-5 A/0-400.0 A）。此外，內置的通用電源AC/DC 24-240V使其更加通用。

• 通過3個按鈕和支持的顯示屏輕松編程

顯示（零、滿刻度、小數點）

2個具有滯后和延遲的開關點

EasyLimit可輕松設置警報

自動復位或聯鎖切換

Min./max.觸點或繼電器的工作/閉合電流模式

存儲min.和max.

多次測量的平均值

操作模擬

防止設置操作的代碼鎖定

• 輸出2個無電勢轉換觸點（co）
• 外部測量傳感器的電源電壓4-20 mA
• 包含不同測量單位的貼紙
• 端子可插拔
• 安裝尺寸72x72 mm
• 電源電壓AC/DC 24-240 V

模擬輸出：4…20 mA（外部供電時絕緣）

技術參數

電源額定電源電壓Us：AC/DC 24-240 V

公差DC：DC 20-297 V（0,85 x 24 V…1,35 x 220 V）

公差AC：AC 20-264 V（0,85 x 24 V……1.1 x 240 V）

功耗：<3瓦，<10瓦

頻率：48…62赫茲

測量輸入與電源電壓不一致：（始終同時連接1個輸入）

直流測量：±300 mV/29 kΩ/max.±2.5 V

測量范圍/輸入電阻/過載能力：±10.00 V/1 MΩ/max.±50 V

±500.0 V/3 MΩ/max.±600 V

±20.00 mA/分流8Ω/max.±100 mA

±1.00 A/分流器150 mΩ/max.±2 A

±5.00 A/分流器30 mΩ/max.±7.5 A，10 s

交流測量max.300 mV/20 kΩ/max.2.5 V

測量范圍/輸入電阻/過載能力max.10.00 V/1 MΩ/max.50 V

500.0 V/3 MΩ/max.600 V

20.00 mA/分流8Ω/max.100 mA

1.00 A/分流器150 mΩ/max.2 A

5.00 A/分流30 mΩ/max.7.5 A，10 s

電阻測量：0...500 Ω

0…30 kΩ

溫度測量：-199,9 ... + 850,0°C（=-328…+1563°F）

傳感器輸入：Pt 100、Pt 1000、KTY 83、KTY 84，2線或3線連接，線路電阻max.3x 50Ω

熱電偶：B、 E、J、K、L、N、R、S、T

測量時間DC：<300毫秒xØ

測量時間AC：<700 ms+300 ms xØ

測量時間溫度+電阻：<600 ms（3線+熱電偶）

<300 ms（2線）

輸出繼電器輸出：Type 2

模擬輸出：4-20 mA（外部供電時絕緣）

回路供電測量傳感器和模擬輸出的電源電壓：直流15-20V/max.45mA

精度

分辨率：-1999 / +9999

錯誤DC（滿刻度）：±0.1%±1位±0.02%K

錯誤AC（滿刻度）：±0,5%±1位±0,05%K

抗誤差性（值）

500 Ω: 0,2 % ± 0,5 Ω

30 kΩ：0.5%±2Ω

錯誤Pt 100（值）：±0,2%±0,5 K±0,04°C/K

外殼

設計350：面板安裝外殼72 x 72 mm

尺寸（高x寬x深）：72 x 72 x 103 mm

附件：面板安裝，面板切口68^+0.7 x 68^{+0.7 mm}

面板厚度：max.8 mm

額定環境溫度范圍-20…+60°C

保護外殼：正面IP 50，背面IP 20

保護端子：IP 20

重量：240克
