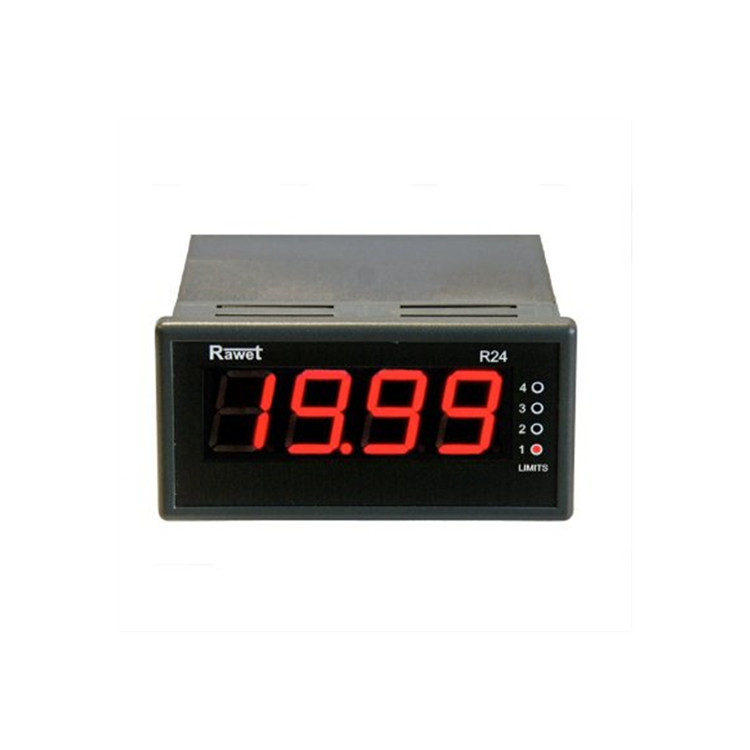

該設備用于顯示溫度、電阻、側壁壓降、直流電壓和電流的測量值。通過切換跳線在主板上完成輸入配置。該設備具有0-20mA、4-20mA、0-10V或RS485的活動信號輸出選項。顯示器可監(jiān)控多達4個繼電器、2個開關繼電器和2個開關。

• 顯示器設計用于測量電阻、RTD信號、熱電偶、電壓0-10V和電流0/4-20mA等
• 輸入與電源電路、開關元件和輸出電隔離
• 可以在RawetStudio中設置輸入?yún)?shù)及其轉換（例如4..20A/0..100°C）
• 19至300VDC和90至250VAC或12V DC范圍內(nèi)的輔助電源
• 根據(jù)設計的有源模擬輸出：0/4..20mA、0..10V、RS485或無輸出
• 在顯示器上顯示間隔-1999…9999的測量信號

• 工作溫度范圍：-30…+70°C
• 輸出分辨率：<0.01%
• 輸出限制：2.5…22mA，0…22mA、0…12.5V
• 顯示器/接線板的防護等級：IP40/IP20或IP65/IP20
• 重量：150g
• 電壓輸出負載：最大10mA
• 繼電器切換信號：4x紅色LED
• 儲存溫度范圍：-40..80°C
• 面板切口：92×45（+0.6）mm
• 總尺寸：96 x 48 x 110 mm（帶夾具）
