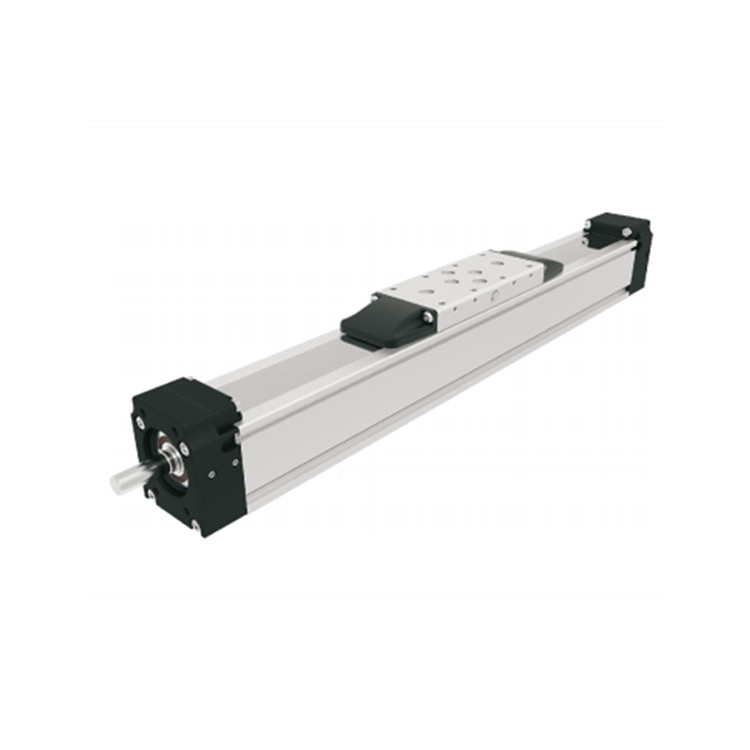

MTV系列介紹了具有滾珠絲杠傳動、集成導軌和緊湊尺寸的線性單元。它們提供了高性能的特點，如高速、良好的精度和可重復性。

• 它們可以很容易地組合成多軸系統。
• 確保了更高的性價比和快速的交貨時間。
• 6063AL的緊湊、擠壓鋁型材與集成的零間隙滾珠導軌系統相結合，可實現高負載能力和優化的圓柱架，用于高速移動較大質量的物體。
• 在線性裝置MTV中，使用了公差等級為ISO7（根據要求為ISO5）的滾珠絲杠，減少了滾珠螺母的齒隙。
• 耐腐蝕保護條，保護型材中的所有零件免受灰塵和其他污染物的影響。
• 鋁型材包括T形槽，用于固定線性單元以及連接傳感器和開關。此外，這里也可以使用簧片開關。
• 帶有中央潤滑口的滑架可方便地對滾珠絲杠和滾珠導軌進行中央再潤滑，并可在側面連接其他附件。
• 對于線性單元MTV，可提供用于連接（或重定向）、電機或齒輪箱的各種自適應選項。
• 為了在線性單元的相同行程下實現更高的速度，可以集成滾珠絲杠支撐系統。有了這一特點，滾珠絲杠的振動和偏轉減少了，因此可以實現更長的行程。具有集成支撐系統的線性單元可以具有更高的軸向承載能力。
• 滾珠絲杠支架由塑料材料制成，具有高耐磨性。
• 我們的系統能夠在線性單元的水平或垂直定位中提供滾珠絲杠支撐。
• 可提供2LR版本的MTV線性單元，其中兩個車廂同時沿相反方向移動。同時使用右手和左手滾珠絲杠，它們是剛性連接的。球螺釘支撐系統也可以集成。

1-帶浮動軸承的驅動塊（MTV 110-固定軸承）

2-防腐保護條

3-滾珠絲杠公差ISO7（可根據要求提供ISO5）

4-廂；內置磁鐵

5-鋁型材硬質陽極氧化

6-集成線性滾珠導軌

7-中央潤滑口；兩邊

8-帶固定軸承的端塊（MTV 110-浮動軸承）

9-螺釘支架-SA

產地：斯洛文尼亞

平面慣性矩（ly）：10,0 cm⁴

平面慣性矩（lz）：11,0 cm⁴

廂數量：2

廂長度：150 mm

彈性模量：E=70000N/mm²

動態負載：4620 N

行程：2728 mm

工作溫度：0°C~+60°C

工作循環：100 percent

重量：0.8 kg
