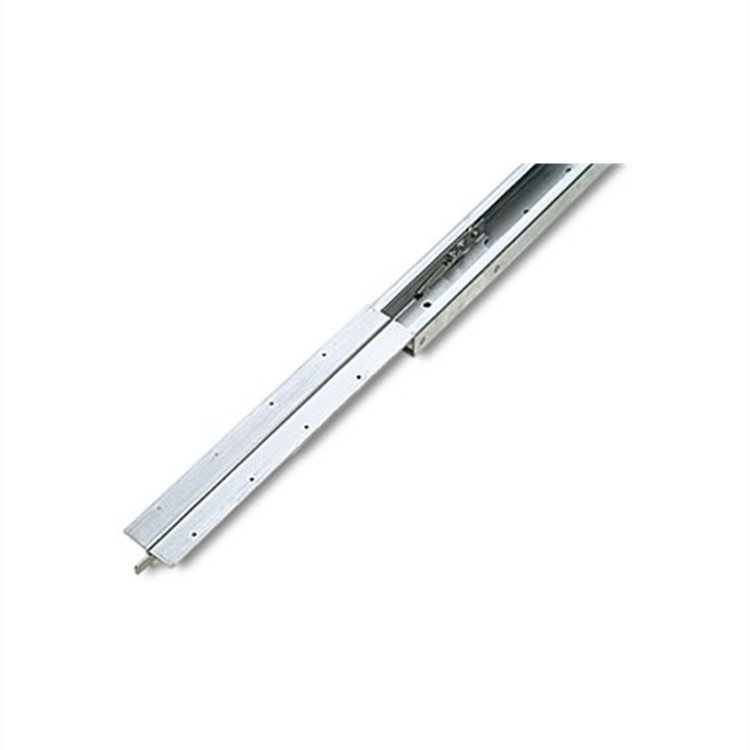

標準 C-938 沒有鎖定功能。可選配鎖定/脫鎖功能。滑塊表面為 E-Coat 轉換涂層或商用透明鍍鋅。承重能力基于一個滑軌全伸，負載點位于滑軌（底盤部分）的中點。如需增加載荷，請乘以應用所需的滑塊數量。全伸狀態下的額定負載能力具有滿靜態（非移動）負載系數。滑塊不能在超過額定承載能力的持續負載下運行。滾珠軸承滾輪使用 -45 至 350 °F 溫度范圍內的潤滑脂潤滑。在關閉（縮回）位置測量。滑動部件由 12 號（0.105）冷軋鋼板制成。

不提供安裝硬件

標準 C-938 沒有鎖定功能

可選配鎖定/鎖閉功能

滑塊設計用于壓縮或懸掛加載

#10 號 82 扁頭螺釘-未提供。

滑塊后部

固定部分

使用 .31 號六角扳手拆卸和重新安裝套筒頭螺栓，以便將底盤部分從滑軌上拆下并安裝至

可重新安裝 "螺釘"。"螺釘可從滑塊的任一側重新安裝（消除左手或右手）。可使用粘合劑將螺絲固定到位。

滑軌前部。

檢修孔。

在滑塊全關閉的情況下，松開手柄并開始移動以從 Ll'（LOCK-IN）位置釋放。

按下手柄并開始移動以從 LO（LOCK-oUT）位置釋放。

此功能僅適用于 LI（鎖定一進）和 Lo（鎖定一出）選項。

保險絲部分

可提供其他非標準選項，包括表面處理和不銹鋼滑塊。這些選項需要特殊的參考編號。

產地：美國

表面處理：E-Coat 轉換涂層或透明鋅商業電鍍

整體材質：冷軋鋼

冷軋鋼：12 (0.105) 號

滑動長度 - A：12.00 英寸

前伸長度 - B：12.06 英寸

承重能力：400 磅

承載能力：全伸展時滿靜態（非移動）負載系數。

溫度：-45 至 350 °F

選項：鎖定功能

GDI 參考編號：CC5200-00-0120

電子、運輸和通信行業
