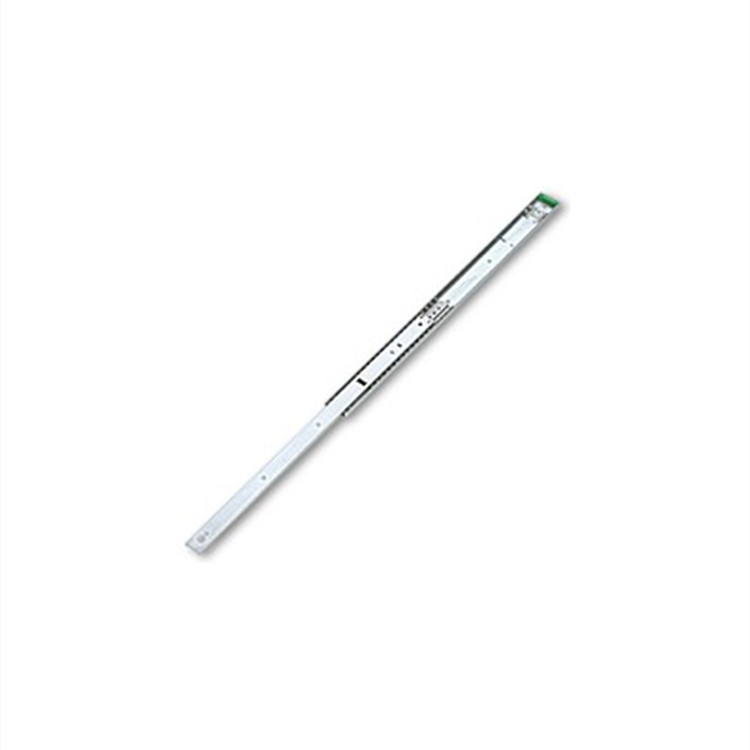

CLB-203 包括一套兩個非手動滑軌。滑軌沒有手柄，可安裝在機柜的右側或左側。如果單獨訂購，將分配一個特殊參考編號。所有滑軌都配有特殊的（0.094 英寸Max頭高）#8-32 x 3/8 英寸十字盤頭螺釘和自鎖螺母，用于安裝一對滑軌。通過滑塊安裝時只能使用這些特殊螺釘，以防止?jié)L珠固定器內部損壞。如果安裝在機柜導軌上，需查閱滾珠軸承滑軌的機柜安裝部分。負載能力基于一對滑軌全伸，負載點位于滑軌之間和滑軌中點（底盤部分）。全伸時的負載能力具有滿（靜態負載）系數。滑塊可承受的載荷大于所標明的載荷，但其設計載荷不能大于所標明的載荷。應用于滾珠軸承滑軌的潤滑脂的溫度范圍為 -45 至 350 °F，但由于使用了塑料導向球和支撐球，滑軌的設計應用環境溫度不超過 150 °F。

CLB-203 具有前部快速斷開連接功能，并在全伸展時鎖定。

滑動件由 14 號（0.074）加工硬化冷軋鋼制成。

滑塊表面為透明商業鍍鋅。

未顯示的孔可自行選擇。

可提供的其他非標準選項包括：特殊標記、特殊擴展、特殊表面處理、鎖定以及根據要求進行設計變更。有關特殊參考編號，請聯系工廠。

產地：美國

選項：自動釋放

冷軋鋼：14 (0.074) 號

安裝螺釘頭高度 - Max：0.094 英寸

滑動長度 - A：10.00 英寸

前伸長度 - B：7.00 英寸

承重能力：145 磅

溫度：-45 至 350 °F

環境溫度：150 °F

表面處理：商用透明鍍鋅

GDI 參考編號：CC7502-00-0100

電子、運輸和通信行業
