在測量和控制技術中，數字指示器用于顯示測量值或過程變量。功能齊全的指示器 N1500 除通用輸入端和兩個用于監控限值的繼電器輸出端外，還具有許多其他功能。Min值和Max值 - 只需按鍵即可提示Min值和Max值。此外還有保持和峰值保持功能。由于 N1500 指示器的觸點頻率很高，因此可以監控快速過程。在使用非線性輸入信號（mV、V、mA）時，還可以對測量信號進行線性化處理。您可以在六位數顯示屏上輕松查看觸點頻率。所有設置和配置均可通過設備鍵盤完成，因此無需拆卸電纜和傳感器。因此，所有設置，如傳感器類型、警報和許多其他功能，都可以直接通過正面的鍵盤完成。

通用輸入 2 個繼電器輸出 6 個報警功能

mV、V、mA 信號線性化

24 V 直流電壓輸出，用于外部 2 線制變送器

Max值和Min值記憶、保持和峰值功能

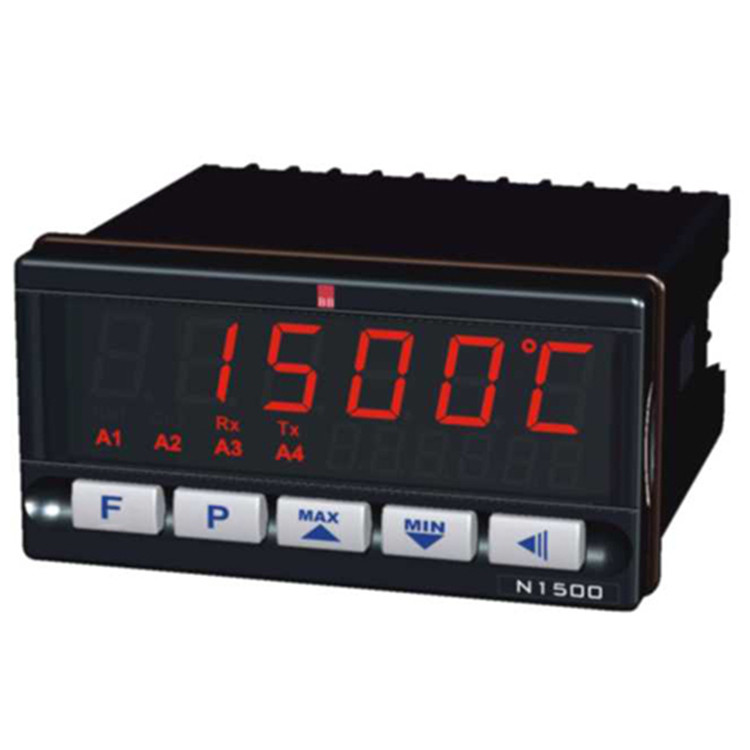

狀態顯示屏：顯示過程變量 (PV) 和編程提示。

指示燈 A1、A2、A3 和 A4：顯示活動警報。

指示燈 Rx 和 Tx：指示 RS485 通信線路處于活動狀態。

PROGRAM （編程）鍵 - 該鍵用于訪問不同的顯示屏，顯示設備的可編程參數。

后退鍵 - 該鍵用于返回菜單級別中顯示的上一個參數。

上/Max和下/Min鍵 - 用于增加和減少參數值。這些鍵還用于顯示存儲在內存中的Max值和Min值。

FUNCTION （功能）鍵 - 該特殊功能鍵用于預編程功能

指示器要求正確配置內部參數，以滿足應用需要。這些參數包括輸入類型（T/C、Pt100、4-20 mA 等）、報警觸發點、報警功能等。

這些參數分為五級（或五組）參數，我們稱之為 “級別”。

產地：德國

尺寸：48 x 96 x 92 mm（1/8 DIN）。

大約重量：250 g

面板開孔：45 x 93 mm（+0.5 -0.0 mm）

電源：100 至 240 Vac/dc ±10 %，50/60 Hz

可選 24 V：12 至 24 Vdc / 24 Vac (-10 % / +20 %)

Max功率 功耗：7.5 VA

環境條件：5 ℃

工作溫度：5 至 50 ℃

Max相對濕度：30 ℃ 以下為 80 %。

溫度高于 30 ℃ 時：每 ℃ 降低 3 %。

面板防護等級：IP65，室內使用；

安裝類別：II

污染等級：2；

海拔高度：< 2000 米

內部分辨率：128000 級

顯示分辨率：1 / 0.1

溫度：1 / 0.1

其他測量值 1 / 0.1 / 0.01 / 0.001 / 0.0001

輸入采樣率：Pt100 和 T/C 為每秒 5 次

每秒 15 次，用于 0-50 mV、4-20 mA、0-5 V 和 0-10 V

熱電偶 J、K、T、N精度：量程的 0.25 % ±1 ℃

熱電偶 E、R、S、B精度：量程的 0.25 % ±3 ℃

Pt100精度：量程的 0.2 %

mA、mV、V精度：量程的 0.2 %

0-50 mV、Pt100 和熱電偶輸入阻抗：>10 MΩ

0-5 V、0-10 V輸入阻抗：>1 mΩ

0-20 mA、4-20 mA輸入阻抗：15 Ω（+2 Vdc @ 20 mA）

Pt100 測量：DIN 43760 標準 (α=0.00385)

激勵電流：0.750 mA

模擬輸出：0-20 mA 或 4-20 mA，Max 500 Ω；4000 級，隔離

繼電器輸出：ALM1, ALM2

ALM1、ALM2：SPDT 3 A / 240 Vac（3 A / 30 Vdc Res.）

ALM3、ALM4：SPST-NO：1.5 A / 250 Vac（3 A / 30 Vdc Res.）

符合EMC標準：EN 61326-1：1997 和 EN 61326-1/A1：1998

防護標準：EN61010-1：1993 和 EN61010-1/A2：1995。

外殼：聚碳酸酯 UL94 V-2；外殼：ABS+PC UL94 V-0；

啟動時間：開機后 3 秒。

符合認證：CE / UL (文件名：E300526)

顯示測量值或過程變量
