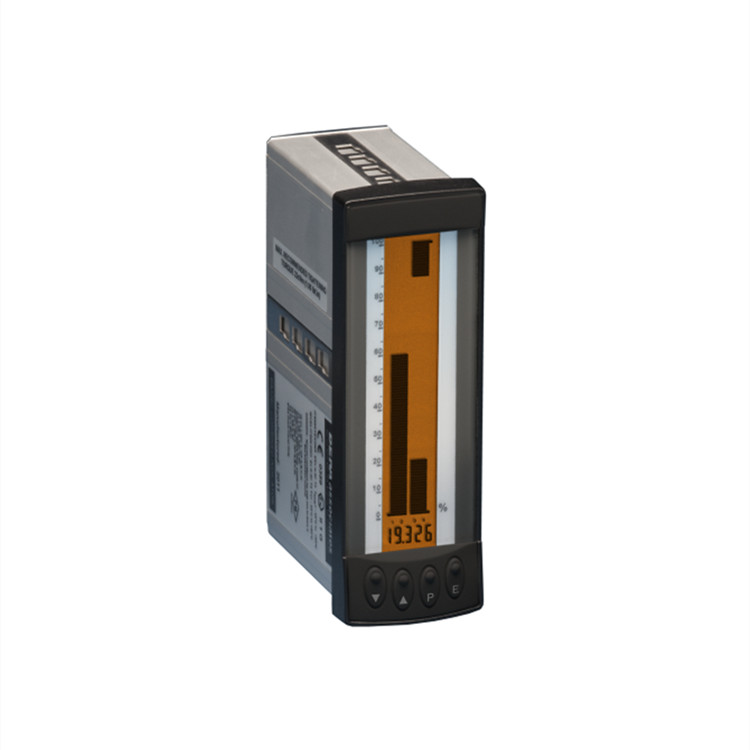

BA326C 是一款本安型回路供電指示器，可在 100 段模擬柱狀圖上顯示 4/20mA 輸入電流，并在數字顯示屏上以準確的工程單位顯示。BA326C 的主要應用是在危險過程區域顯示測量變量或控制信號。對于液位和類似測量，模擬和數字顯示的組合可提供來自柱狀圖的幅值和趨勢信息，以及來自數字顯示的準確工程單位讀數。通過并排安裝 BA326C 顯示器，可有效顯示變量的相對大小。可選的 16 點線性化器使 BA326C 能夠以線性工程單位顯示非線性變量。組合式稱重顯示器的控制和校準通過前面板上的觸感按鈕進行。通過這些按鈕，操作員可以臨時顯示測量變量占量程的百分比、以 mA 為單位的輸入電流以及 4 mA 和 20 mA 輸入時的數字顯示。所有校準功能都包含在簡單易懂的菜單中，可通過用戶可選的四位代碼進行保護。

環路供電，電壓下降僅 1.2V。

高可視性

100 段條形圖加數字顯示。

144 x 48 mm DIN 外殼，正面防護等級 IP65

3 年質保

▼ 顯示 4mA 輸入的顯示屏

▲ 顯示 20mA 輸入值

P 以 mA 或量程的百分比顯示輸入

顯示屏背光：獨立供電背光

警報

線性調節器

刻度卡：圖例

條形圖刻度：刻度要求

標簽號：圖例

產地：英國

電流：4 至 20 mA

20 ℃ 時電壓：小于 1.2 V

-20 ℃時電壓：小于1.3 V

超范圍：± 200 mA 不會造成損壞

顯示類型：液晶

讀數速率模擬：每秒 4 次

數字：每秒 2

模擬：95 mm長 100 段柱或單段。

量程：4 至 20 mA 輸入，0 至 100

數字：4½ 位數（-19999 至 19999），高 5.5 mm；可選假尾零，擴展顯示范圍

至（-19990 至 99990）。

跨度：可在 0 和 ±19999 之間調節

零點：可在 ± 19999 與 4 mA 輸入之間調節

小數點：5 位中的 1 位或無

限性：自動減號

方向：電流增大時顯示升或降

超量程和欠量程：4 位數字被忽略

模擬：± 0.5

數字線性：± 0.02 % ±1 位數

根提取：輸入時 16 µA ±1 位數

溫度影響

模擬：± 0.5 % -20 & 60 ℃

零點：小于 25 ppm/ ℃

量程：小于 50 ppm/ ℃

串聯模式：對于 1 mA pk to pk 50 Hz 或 60 Hz 信號，誤差小于 0.5 %

工作溫度：-20 至 60 ℃（經認證可在 -40 ℃ 下使用）

存儲溫度：-40 至 85 ℃

40 ℃ 濕度：95 %，無冷凝

外殼：前置 IP65 后置 IP20

電磁兼容性：符合歐盟指令 2004/108/EC，可提供完整報告。

端子：藍色可拆卸端子臺，適用于 0.5 至 1.5 mm² 電纜

重量：0.5 kg

危險過程區域顯示測量變量或控制信號
