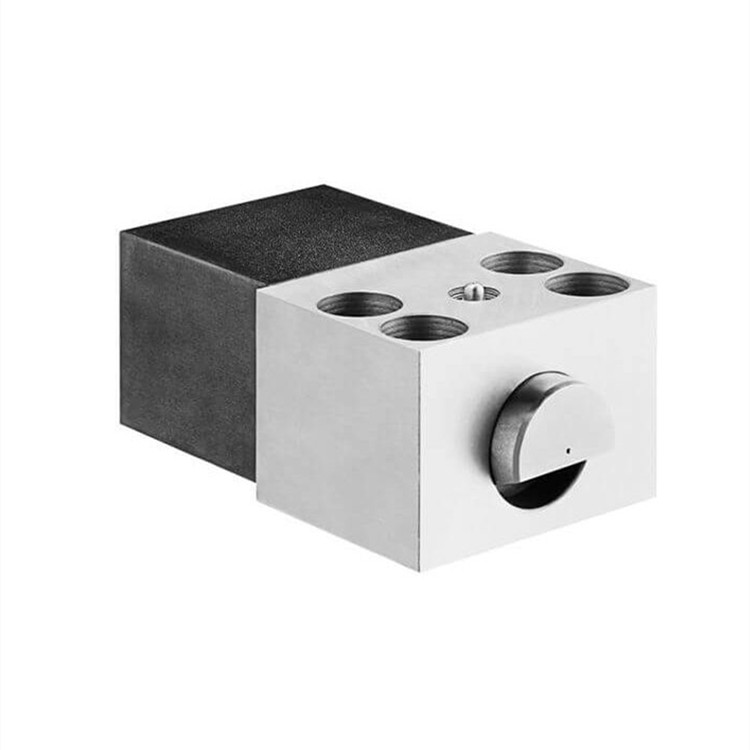

楔形夾緊元件用于防護夾緊具有傾斜夾緊邊緣的工具，即使在壓力下降的情況下也能將其固定到位。該元件在壓鑄機工具和其他沖壓工具上的應用證明了其價值。帶夾緊螺栓的導向元件通過法蘭安裝在雙作用缸體上。夾緊螺栓的斜面用于夾緊模具的斜面。帶有大楔角的設計可確保以自鎖方式夾緊工具，同時還可消除較大的夾緊邊緣公差。由于使用楔形夾緊元件夾緊時會產生側向力，因此須使用定位螺栓或止動元件等將工具固定住，以防發生位移。由于其設計，須防止灰塵、切屑、冷卻液等進入元件。楔形螺栓只能根據縮回時的操作條件間隔潤滑。如果操作不當，夾緊螺栓會全縮回外殼內，工具部件可能會因此脫落。

行程 20 至 40 mm

夾緊力可達 630 千牛

結構緊湊

工作壓力 275 / 350 巴

帶或不帶位置監控功能

活塞由表面硬化鋼制成，經過硬化處理

產地：德國

開關功能：關閉

輸出技術：PNP

Min距離：13 mm

環境溫度：-25 至 +70 ℃

工作電壓：10 至 30 V DC

殘余紋波：Ω 15%

連續電流：Max 200 mA

額定開關距離：1.5 mm

短路保護：是

外殼材料：鋼、不銹鋼

氣缸活塞直徑Ø D：50 mm

Max行程：25 mm

Max工作壓力：350 bar

Max夾緊力：100 kN

夾緊力（螺桿質量 8.8）：130 kN

a：100 mm

b：75 mm

c：26 mm

d：55 mm

e：120 mm

f：80 mm

g Ø：21 mm

h：30.5 mm

i：25 mm

k：37 mm

l：100

L：190 mm

m：127 mm

n：177 mm

o Ø H7 x Tiefe：30 x 11 mm

p：G 1/4

q (+/- 0,02 für Ø o)：85 mm

r：20 mm

s：588 mm

工具制造、設備制造、機械制造、鑄造技術、汽車工業、用于防護夾緊具有傾斜夾緊邊緣的工具
