夾緊油缸可以多種用途，主要用于多夾具。在這種夾具中，單個元件可以緊密地排列在一起，而雙重設計可以實現準確的循環時間。由于采用雙作用設計，它們可以輕松安裝，節省空間。

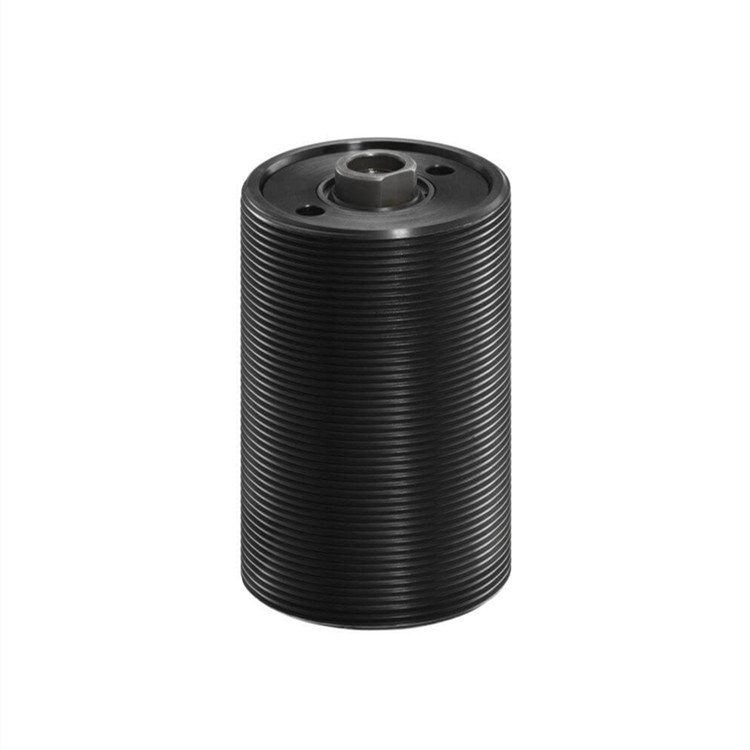

帶外螺紋的圓柱形外殼

管螺紋連接

6 種型號

Max工作壓力 500 巴

行程從 20 到 50 毫米

夾緊力Max 160 kN

帶內螺紋的活塞桿

產地：德國

夾緊力范圍：高達 160 kN

標準行程：20 至 50 毫米

安裝位置：通過法蘭安裝固定

活塞速度V_max：0.5 m/s

Max工作壓力：500 巴

標準工作溫度：-10 至 +60 ℃

氟橡膠：根據要求

活塞橫向力：應避免，在任何情況下均不得大于氣缸力的 5 %

介質：礦物油，符合 DIN 51524 標準

殼體：材料 C45k 經過拋光，活塞孔經過軋制或珩磨

活塞：一體式材料，表面硬化鋼，活塞桿密封為串聯式設計

尺寸公差：符合 DIN 7168m 標準

活塞直徑 D：32 mm

活塞桿直徑 d：16 mm

沖程：25 mm

夾緊力 100 bar 前進行程：8.0 kN

夾緊力 100 bar 回程：6.2 kN

夾緊力 500 bar 前進行程：40 kN

夾緊力 500 bar 回程：31 kN

G：M60×1.5

L：87.5 mm

L1：84.5 mm

L2：80 mm

m：3 mm

n：20 mm

o：M10×15 mm

sw：13 mm

用于多夾具
