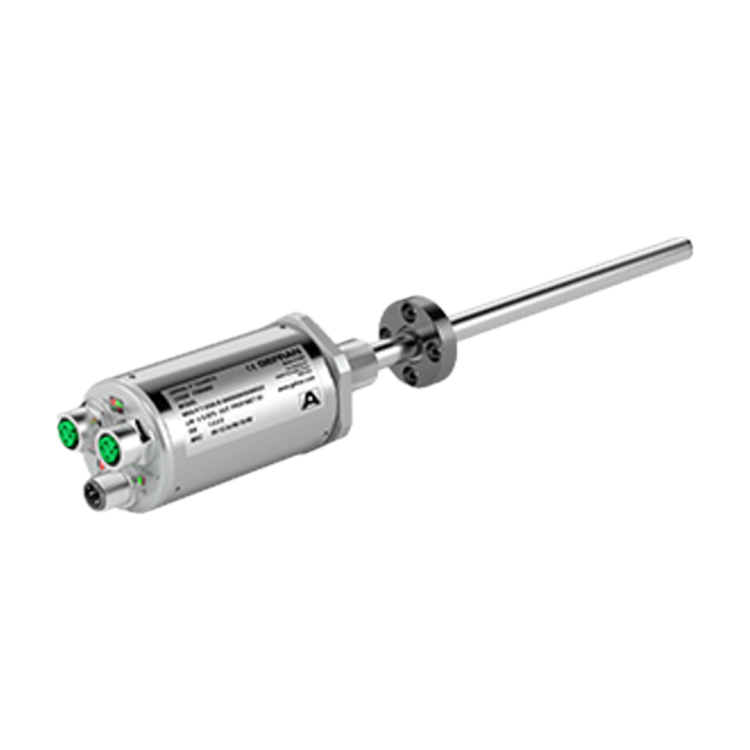

WRA-F系列帶有 PROFINET IO 標準以太網接口 (IEEE 802.3)，是一款采用 HYPERWAVE 磁致伸縮技術的非接觸式線性位置傳感器。游標上沒有電接觸消除了運動部件的消耗和磨損問題，確保了幾乎無限的使用壽命。測量讀數的高精度、非線性、重復性和滯后性使這款絕對位置傳感器成為大多數工業應用中實時確定位置和位移速度的理想產品。高抗振動、抗機械沖擊和寬工作溫度范圍，使該產品即使在機械應力特別強的環境中也能免疫。

• 行程從 50 到 4000mm
• 位置和速度測量
• 通過鋼支架快速安裝
• 浮環磁性光標
• 抗振性 (DIN IEC68T2/6 15g)
• 工作溫度：-40...+85°C
• 電磁兼容性 EMC 2014/30/EU
• 符合 RoHS 2011/65/EU 指令
• 電源 10...32 Vdc
• Profinet IO RT & IRT 接口（2.3 版）
• 通用配置文件或編碼器配置文件（見 4.2）
• 多達 16 個獨立的浮動環形光標（一般配置文件）

• 型號：50～4000mm
• 測量：位移/速度
• 測量原理：磁致伸縮
• 位置讀取采樣時間（典型），取決于行程和光標數量：典型1ms
• min循環時間：250 µs
• 沖擊測試 DIN IEC68T2-27：100g -11ms-單次沖擊
• 振動 DIN IEC68T2-6：15g / 10…2000Hz
• 位移速度：≤ 10m/s
• max加速度：≤ 100 m/s2
• 位置數據分辨率（可選）：0.5,1,2,5,10,20,50,100 μm
• 速度數據分辨率（可選）：steps/10ms、steps/100ms、• steps/1000ms、mm/s
• Cursor：浮動光標（見注）
• 工作溫度：-40…85°C
• 儲存溫度：-40…100°C
• 溫度系數：25 ppm FS/°C
• 防護等級：IP67
• 工作壓力：350 bar（峰值max 500bar）

電氣數據

• 接口：Profinet IO
• 協議：Profinet RT & IRT
• 配置文件：編碼器 V 4.2
• 數據傳輸速率：100 MBit/s
• 位置數據：

32 位有符號（一般配置文件）

32 位無符號或 64 位有符號（編碼器配置文件 V4.2）

• 速度數據：32 位有符號（通用配置文件）

16 位有符號或 32 位有符號（編碼器配置文件 V4.2）

• 連接：2x M12 F D-coded（總線）

1x M12 M A 編碼（電源）

• 標稱電源：10…32Vdc
• max電源紋波：1 Vpp
• max功耗：2 W
• 電氣隔離：500 Vdc
• 反極性保護：是 (-30 Vdc)
• 過壓保護：是（36 Vdc）
• 電磁兼容：EN 61326-1、EN 61326-2-3
