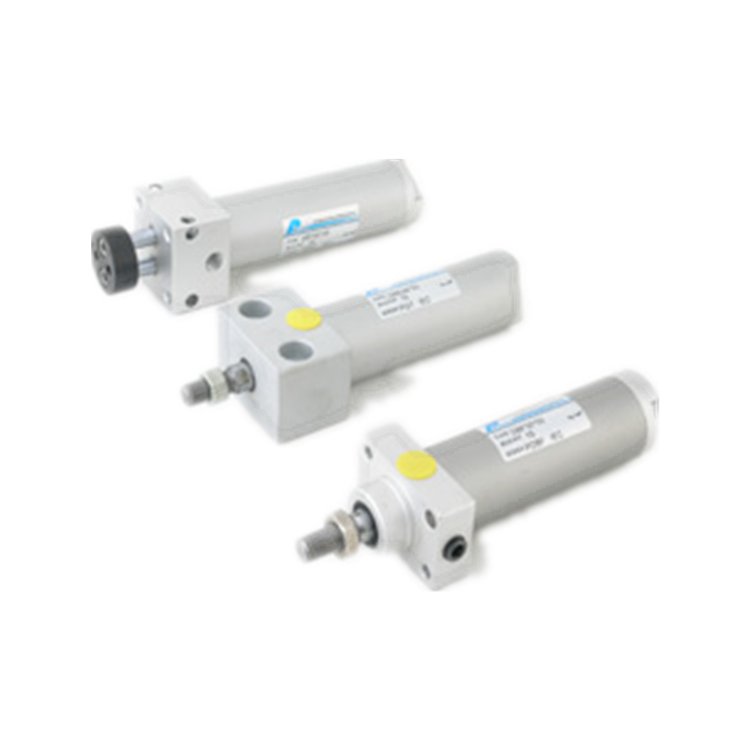

PDBSA系列是一款方頭固定氣缸，產品小巧，品質高。

• 節省空間，由前蓋直接固定安裝簡易，固定方式整 體性。
• 鋁合金缸管耐磨性佳，作動頻率高時，散熱性較好。
• 可附加橡膠緩沖裝置，增加氣缸作動穩定性。
• 感應磁石為標準配備，可附加感應裝置，以利電氣自動控制。

內徑(mm)：20φ

• 理論出力kgf(在5kg/cm2)：15.7
• 標準行程(mm) ：25~200（每隔25㎜）
• 固定型式：側面固定型、垂直固定型、方頭固定雙軸心型（20無）
• 作動方式：復 動
• 配管口徑：1/8PT
• 工作壓力 (kg/cm2)：1 ～ 9

內徑(mm)：25φ

• 理論出力kgf(在5kg/cm2)：24.5
• 標準行程(mm) ：25~200（每隔25㎜）
• 固定型式：側面固定型、垂直固定型、方頭固定雙軸心型（20無）
• 作動方式：復 動
• 配管口徑：1/8PT
• 工作壓力 (kg/cm2)：1 ～ 9

內徑(mm)：30φ

• 理論出力kgf(在5kg/cm2)：35.3
• 標準行程(mm) ：25~200（每隔25㎜）
• 固定型式：側面固定型、垂直固定型、方頭固定雙軸心型（20無）
• 作動方式：復 動
• 配管口徑：1/8PT
• 工作壓力 (kg/cm2)：1 ～ 9

內徑(mm)：40φ

• 理論出力kgf(在5kg/cm2)：62.8
• 標準行程(mm) ：25~300（每隔25㎜）
• 固定型式：側面固定型、垂直固定型、方頭固定雙軸心型（20無）
• 作動方式：復 動
• 配管口徑：1/8PT
• 工作壓力 (kg/cm2)：1 ～ 9
