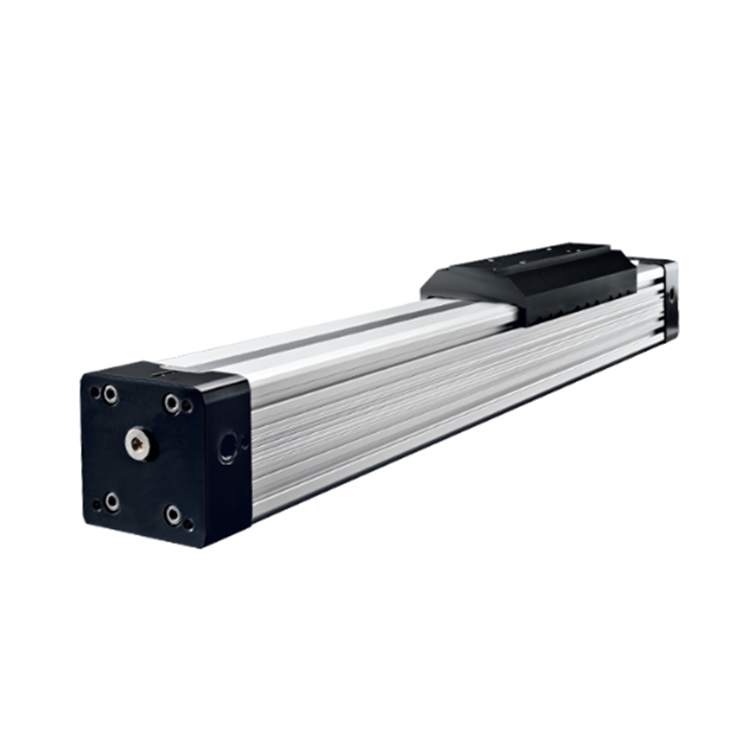

XFLOW無桿氣缸PLS Series
- 品 牌：XFLOW
- 型 號：PLS Series
-
技術資料：
XFLOW無桿氣缸PLS Series.pdf
- 閱讀次數：1108
產品介紹
PLS( 32, 40, 50, 63)Series無桿氣缸是為重型負載的自動化應用設計的。特殊線性導向系統與PLF系列無桿氣缸相結合，發揮出優越的性能。
性能特點
- 耐磨性高
- 噪音低
- 耐灰塵,耐潮濕
- 可調公差
- 可承受全方位的負載
- 重量輕
- 耐腐蝕.
- 抗震動與耐沖擊性能更強
- 滑塊元件可更換
- 導軌模塊可隨時擴展
技術參數
| 設計 | 無桿氣缸雙動 |
| 行程 | |
| φ 32- 63 mm | 100?5700mm, 1mm的增量，可按要求制作更長的行程） |
| 供氣口 | φ32 φ40 φ50 φ63 Gl/4 Gl/4 Gl/4 G3/8 |
| 安裝位置 | 自由安裝 |
| 力+力矩 | 見負載，作用力和力矩圖表 |
| 支撐力 | 見中部支撐圖表 |
| 緩沖長度 | 見緩沖圖表 |
| 溫度 | -10°C- +80°C（其他溫度范圍可定制） |
| 壓力范圍 | 0,5-8,0 bar |
| 介質 | 壓縮空氣，過濾最大5O微米 |
| 材料 | |
| 缸筒 | 高強度陽極氧化鋁合金 |
| 端蓋 | 高強度陽極氧化鋁合金 |
| 活塞軸 | 高強度陽極氧化鋁合金 |
| 密封件 | 耐油合成材料（NBR : v < lm/s , VTTON 可選：v > lm/s ） |
| 密封帶 | 不銹鋼 |
| 活塞軸 | 耐磨合成材料 |
| 滑動件 | 耐磨合成材料 |
產品尺寸
