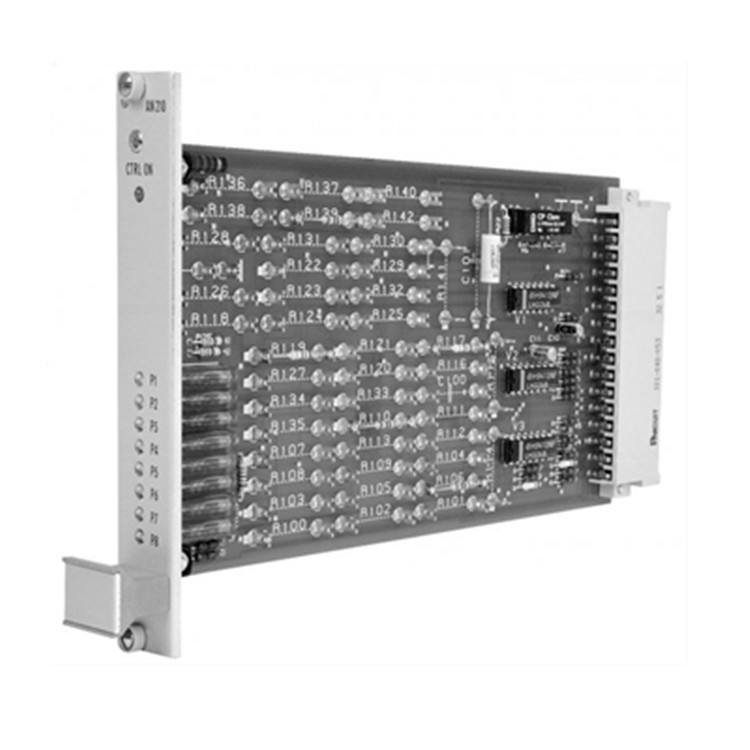

AN 210 模塊被設計為系統的邏輯元素。許多不同的 OP 電路、元件的焊接標簽以及單個 OP 放大器的外部互連的可能性使該模塊適用于廣泛的應用。

• 11個運算電路
• 焊接標簽組件連接
• 運算放大器可以外部互連
• 前面板上的 8 個多圈電阻器，用于準確調整正在使用的 OP 放大器
• 放大器鎖定繼電器
• 開關狀態由前面板上的 LED 顯示

尺寸（整體尺寸）：Eurocard 格式 (160x100)mm

 (20x128.7x186.5)mm (WxHxD)

前面板 3HUx4SU

連接：48 針連接器 DIN 41612 F48

電源電壓：±15V DC

24V DC, 30mA 繼電器

差分放大器 2

累加器 2

PI 控制器 1

毫伏整流器 1

反轉閘門 3

絕緣電壓跟隨器作為阻抗變壓器 2
