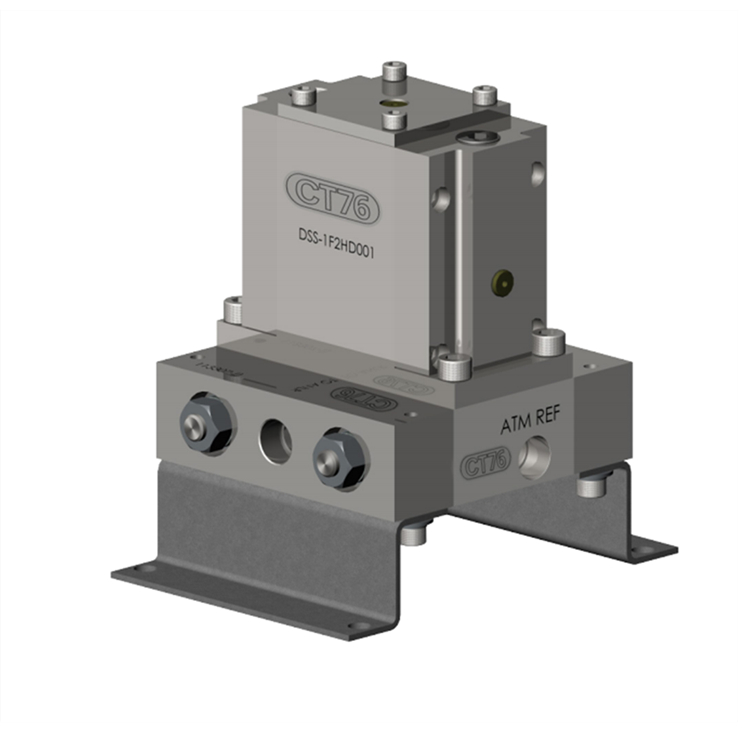

DSV 系列隔膜閥是一個帶有兩個常閉截止閥和一個大氣參考的 GC 模塊。該閥門在過流區域完全沒有彈簧、波紋管、填料和潤滑劑。與大氣的金屬對金屬密封確保不會將不期望的元素傳輸?shù)搅魉僦小lgiloy 隔膜確保更大的耐腐蝕性和延長的整體使用壽命。

• • • 帶有大氣參考的 GC 快速回路
    • 符合 ANSI/ISA-76 標準的表面貼裝*
    • 全金屬密封到大氣以防止泄漏
    • 適用于幾乎所有應用的多種材料選擇
    • 可更換閥座延長使用壽命
    • 流路中沒有動態 O 型圈、彈簧或潤滑劑，以消除樣品污染
    • 非常低的內部體積 231 cc
    • 堆疊式隔膜可延長使用壽命
    • 氣動驅動（限頂部驅動）
    • 從真空 (50 torr) 到 500 psig (34 barg) 的壓力
    • 緊湊型封裝（3? L × 2.6? H × 1.5″ W）
    • 閥體和歧管底板之間的互鎖銷確保正確重新組裝

    *非 CT-76 制造的表面貼裝系統需要 CT-76 底座適配器板

閥體：316L 不銹鋼、蒙乃爾合金和哈氏合金 C-276

閥座：PCTFE 和 PEEK

隔膜：Elgiloy AMS 5876

孔口尺寸：0.110? (2.8 mm)

流通能力：0.20 Cv

閥門內部容積：0.231 cc

外部泄漏：1×10^-5 cc/sec 氦氣（內側）

驅動壓力：min.50 psig (3barg)

工作溫度

閥座材料PCTFE：-40°F 至 +212°F/-40°C 至 +100°C

閥座材料PEEK：0°F 至 +400°F /-18°C 至 +204°C

工作壓力

工作壓力：真空 (50 torr) 至 500 psig (34 bar)

耐壓：2000 psig (138 barg)

爆破壓力：8000 psig (552 barg)

包裝尺寸：3英寸長×2.6英寸高×1.5英寸寬
